Gorące komory (Hot Cells)

Streszczenie

Hot cells, czyli gorące komory, są technologiczną odpowiedzią na prosty problem: jak pracować z materiałem tak promieniotwórczym, że człowiek nie może stanąć obok niego nawet przez kilka sekund. Rozwiązaniem jest połączenie grubych osłon biologicznych, pracy zdalnej, manipulacji mechanicznej i kontrolowanej wentylacji. W praktyce gorąca komora nie jest pojedynczym „schowkiem”, lecz całym stanowiskiem technologicznym pozwalającym ciąć, rozpuszczać, analizować i przerabiać silnie aktywne próbki.^1,2

Znaczenie gorących komór wykracza daleko poza laboratorium. To one umożliwiły rozwój radiochemii technicznej, przerobu wypalonego paliwa, badań powypromiennych oraz części technologii plutonowych. W kontekście proliferacji nawet niewielkie hot cells mogą być sygnałem ostrzegawczym, bo wystarczają do prac laboratoryjnych nad separacją plutonu ze zużytego paliwa.^2,3

Rozszerzenie tematu

Materiał wyjęty z reaktora emituje intensywne promieniowanie gamma i często zawiera także niebezpieczne aerozole lub pyły aktynowców. To oznacza dwa równoczesne zagrożenia: dawkę zewnętrzną i skażenie wewnętrzne. Zwykła komora rękawicowa nie wystarcza, gdy źródło jest zbyt aktywne. Potrzebna jest pełna fizyczna separacja operatora od próbki oraz możliwość pracy na odległość.^1,2

Podstawą gorącej komory są osłony biologiczne. Mogą to być masywne ściany betonowe, ciężkie szkła ołowiowe, czasem kombinacje metali i betonu. Ich zadaniem jest osłabienie strumienia promieniowania do poziomu bezpiecznego po zewnętrznej stronie stanowiska. To właśnie dlatego hot cells są bardziej podobne do małych bunkrów technologicznych niż do zwykłych laboratoriów chemicznych.¹

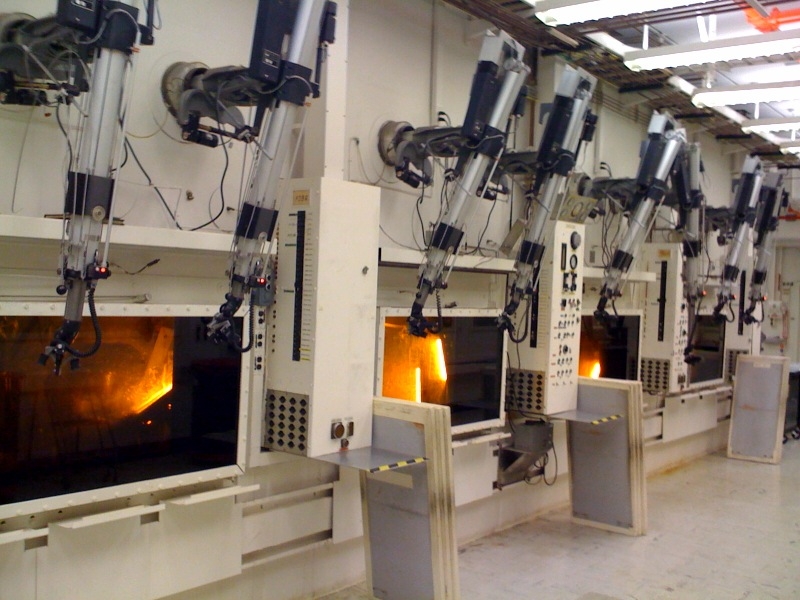

Drugim kluczowym elementem są manipulatory. Operator nie dotyka próbki bezpośrednio, lecz pracuje przez układ mechaniczny albo elektromechaniczny przenoszący ruch do wnętrza komory. Dzięki temu można otwierać pojemniki, chwytać próbki, prowadzić rozpuszczanie i dozowanie odczynników, a nawet wykonywać bardziej złożone operacje radiochemiczne bez fizycznego kontaktu ze źródłem.²

Trzeci element to kontrola atmosfery i wentylacji. W komorze utrzymuje się odpowiedni przepływ powietrza i filtrację, tak aby wszelkie aerozole, pyły i lotne zanieczyszczenia nie wydostały się do strefy obsługi. To jest szczególnie ważne przy pracy z plutonem i produktami rozszczepienia, gdzie problemem bywa nie tylko sama dawka gamma, ale też wewnętrzne skażenie drobną frakcją materiału.²

Znaczenie takich stanowisk widać wyraźnie w historii Hanford. Zakłady separacyjne i stanowiska zdalnej obsługi były niezbędne, bo świeżo napromienione paliwo nie nadawało się do zwykłej pracy ręcznej. Hanford pokazał, że reaktor i radiochemia są nierozerwalne: bez infrastruktury zdalnego obchodzenia się z wysokoaktywnym materiałem cały plutonowy łańcuch technologiczny załamywałby się zaraz po rozładowaniu paliwa.³

Ważny jest też drugi aspekt: niewielkie hot cells mają znaczenie proliferacyjne. W opisach programów Algerii, Tajwanu, Iranu czy Korei Południowej występują właśnie jako elementy mogące służyć do badań nad przerobem wypalonego paliwa, analizą prętów paliwowych albo laboratoryjną separacją plutonu. Sama obecność gorącej komory nie dowodzi programu zbrojeniowego, ale jest infrastrukturą podwójnego zastosowania o dużej wrażliwości politycznej, zwłaszcza gdy stoi obok technologii takich jak PUREX czy dyskusji o państwie progowym od strony technicznej.²

Warto tu odróżnić skalę laboratoryjną od przemysłowej. Mała komora może wystarczyć do badań, walidacji procedur i pracy na śladowych ilościach materiału. Przemysłowa produkcja plutonu wymaga już całych ciągów separacyjnych, wielkich osłon, dużej przepustowości i złożonej gospodarki odpadami. Jednak droga od jednego do drugiego nie zaczyna się od teorii, tylko od zdobycia doświadczenia operacyjnego właśnie na poziomie hot cells. To dlatego gorące komory są dobrym wskaźnikiem, czy państwo zbliża się do infrastruktury typu państwo progowe, nawet jeśli formalnie deklaruje wyłącznie cele badawcze.^2,3

Gorące komory są także bardzo ważne dla zastosowań cywilnych. Umożliwiają badania powypromienne elementów paliwowych, analizę uszkodzeń materiałów reaktorowych, produkcję niektórych radionuklidów i prace dozymetryczne. Ich problem polega więc nie na tym, że są „wojskowe”, lecz na tym, że dają dostęp do klasy kompetencji technicznych istotnych również dla programów wojskowych. W praktyce jest to także zaplecze dla nuclear forensics, bo bez pracy na silnie aktywnych próbkach nie da się wiarygodnie odtwarzać historii części materiałów jądrowych.²

Najkrótsze podsumowanie jest więc takie: gorąca komora jest miejscem, w którym materiał zbyt niebezpieczny dla człowieka staje się obrabialny przez inżynierię osłon, manipulatorów i wentylacji. To jedna z kluczowych technologii pośrednich między reaktorem a radiochemią.^1,2

Historia gorących komór: od Marii Curie do epoki reaktorowej

Historia gorących komór sięga do pierwotnych problemów radiochemii. Maria Skłodowska-Curie i jej współpracownicy pracowali z radioaktywnymi substancjami w pierwszych dekadach XX wieku, nie używając żadnej specjalnej ochrony poza szklaną zastawą laboratoryjną. Curie sama wielokrotnie narażała się na znaczne dawki promieniowania; jej zeszyty laboratoryjne są do dziś tak radioaktywne, że przechowywane są w ołowiowych skrzyniach i dostępne tylko w specjalnych warunkach ochrony.⁴

Systematyczne podejście do ochrony przed promieniowaniem w pracy laboratoryjnej zaczęło się rozwijać w latach 20. i 30. XX wieku, gdy dostępne stały się sztuczne radioizotopy z akceleratorów i reaktorów. Pierwsza prymitywna forma gorącej komory — gruba ołowiowa przegroda z otworem do obserwacji i parą długich szczypiec lub drążków — pojawiła się w laboratoriach jądrowych w latach 30.⁴

Prawdziwy przełom nastąpił w czasie Projektu Manhattan. Na początku 1944 roku, gdy Seaborg i jego zespół zaczęli produkować i badać pierwsze mierzalne ilości plutonu, okazało się, że nie można pracować z tym materiałem przy zwykłych stołach laboratoryjnych. Pluton emituje dużo cząstek alfa przy rozpadzie, a cząstki alfa, choć nie przenikają skóry, są wyjątkowo niebezpieczne po inhalacji lub połknięciu. Ponadto pluton był cennym, unikalnym materiałem — każda strata była niemożliwa do odrobienia w krótkim czasie.⁴

W Met Lab w Chicago i w Los Alamos skonstruowano pierwsze systematyczne gorące komory w nowoczesnym sensie: komory z ołowiowymi ścianami, oknami ze szkła ołowiowego, prymitywnymi manipulatorami. Szybko stało się jasne, że to podejście musi być standaryzowane i przemysłowo skalowane, bo produkcja plutonu wymagała nie jednej komory, lecz całych ciągów.

T-Plant w Hanford: pierwszy przemysłowy kompleks hot cells

Pierwszym na świecie przemysłowym kompleksem gorących komór był T-Plant (budynek 221-T) w Hanford w stanie Waszyngton. Wybudowany w 1944 roku, T-Plant to długi na 230 metrów budynek, wyposażony w 40 zdalnie obsługiwanych kabin separacyjnych, każda oddzielona od reszty grubymi betonowymi ścianami. Kabiny były projektowane tak, by można do nich wchodzić robotniczo, ale tam personel pracował tylko przy naprawach, gdy kabiny były dokładnie wyczyszczone i ich aktywność zmierzona do bezpiecznego poziomu.^3,4

T-Plant obsługiwał proces bizmutofosforanowy (bismuth phosphate process) separacji plutonu z wypalonych prętów uranowych. Pręty z reaktorów B, D i F były przechowywane pod wodą przez kilka miesięcy (by radioizotopy o krótkim okresie półrozpadu się rozpadły), po czym trafiały do T-Plant. Tam były cięte chemicznie i poddawane seryjnej ekstrakcji w kolejnych kabinach. Cały proces był obsługiwany zdalnie przez manipulatory i systemy przepompowywania cieczy, bo stężenie radioaktywności w trakcie przeróbki była zbyt duże, by człowiek mógł tam przebywać.^3,4

T-Plant działał do 1956 roku, kiedy zastąpił go PUREX (Plutonium Uranium Reduction Extraction), nowocześniejszy proces ekstrakcji solventowej. Sam budynek T-Plant przetrwał do dziś i jest najstarszym zdalnie obsługiwanym zakładem chemicznym na świecie; od 2012 roku jest wpisany na National Register of Historic Places. Wewnątrz wciąż przechowywane są specjalnie kontenerowane odpady wysokoaktywne, a zakład jest częścią trwającego procesu oczyszczania terenu Hanford.³

Mechanika manipulatorów master-slave: jak człowiek kontroluje wnętrze komory

Kluczowym elementem technicznym gorącej komory jest manipulator. Najprostsza forma — manipulator master-slave (pana-sługi) — polega na mechanicznym, kinematycznym przenoszeniu ruchów rąk operatora do komory przez przesłonę. Operator wkłada ręce w „master arms" (ramiona po zewnętrznej stronie), a identyczne „slave arms" wewnątrz komory powtarzają ruchy z wielką precyzją.⁴

Klasyczny manipulator master-slave jest systemem mechanicznym (bez napędu elektrycznego): ruch przenoszony jest przez układ dźwigni, przegubów i cięgien stalowych przez szczelną przepust w ścianie komory. Taki układ ma bardzo dobre „poczucie siły" dla operatora (ang. force feedback), co pozwala wyczuć, kiedy chwyta się delikatną próbkę lub kiedy instrument opiera się o ścianę. Klasyczne manipulatory mechaniczne firm Argonne National Laboratory (projekt ANL) lub Central Research Laboratories (CRL) są produkowane od lat 50. i nadal stosowane w wielu instalacjach.⁴

Nowsze systemy używają elektromechanicznych i hydraulicznych manipulatorów z silnikami elektrycznymi, sterowanych joystickami lub systemami sterowania numerycznego. Takie systemy mogą mieć większy zasięg i siłę niż czysto mechaniczne, ale tracą bezpośrednie poczucie siły, chyba że mają specjalne systemy haptyczne. Najnowocześniejsze gorące komory badawcze (jak w laboratoriach ORNL, CEA Marcoule we Francji lub AREVA) używają zrobotyzowanych ramion z kamerami i częściowo automatycznym sterowaniem, ale i tak wymagają operatora do nadzoru i interwencji.⁴

Typy gorących komór: od gloveboxów do hal produkcyjnych

Gorące komory nie są monolitem — istnieje wiele typów zależnie od poziomu aktywności obsługiwanego materiału i rodzaju pracy:^1,4

Glovebox (komora rękawicowa): przeznaczona do pracy z materiałem, który jest toksyczny chemicznie lub radioaktywny, ale w zakresie niskich aktywności lub aktywności alfa. Ściany wykonane z pleksiglasu lub akrylu z wbudowanymi hermetycznymi rękawicami. Utrzymuje się w niej podciśnienie (ok. -12 do -60 Pa), by ewentualne pyły lub gazy kierowały się do wewnątrz, nie na zewnątrz. Używane przy plutonie metalicznym, produktach radioaktywnych i materiałach jądrowych. Nie chronią przed promieniowaniem gamma, tylko przed zanieczyszczeniem.

Gorąca komora ołowiowa (Lead hot cell): ściany z ołowiu (grubość 15–25 cm) zapewniają osłonę gamma dla źródeł o aktywności do ok. 10^9–10^10 Bq. Okno ze szkła ołowiowego zapewnia widoczność. Manipulatory mechaniczne lub elektromechaniczne. Typowe do badań izotopowych, produkcji radioizotopów medycznych i pracy z wypalonym paliwem krótko po wyciągnięciu z reaktora.

Gorąca komora betonowa (Concrete hot cell): ściany betonowe lub kombinacje betonu i ołowiu, grubość 1–2,5 metra, dla materiałów o aktywności >10^12–10^15 Bq (wypalone paliwo reaktorowe po kilku latach chłodzenia). Wielkie okna ze szkła ołowiowego o grubości 60–100 cm. Kompleksowe systemy manipulatorów, dźwigów i specjalistycznego oprzyrządowania.

Canyon-type: wielki zakład (jak T-Plant w Hanford czy UP-2 w Marcoule we Francji) z setkami komór w jednym długim budynku, zaprojektowany do przemysłowej przeróbki ton wypalonego paliwa. To nie „laboratorium", lecz zakład przemysłowy z zdalnie obsługiwaną linią produkcyjną.

Systemy wentylacyjne i filtracyjne: ochrona przed aerozolami

Kontrola atmosfery wewnątrz gorącej komory jest równie ważna jak osłony mechaniczne. Większość gorących komór utrzymuje podciśnienie względem otoczenia, co zapewnia, że każde nieszczelne uszczelnienie czy mikropęknięcie spowoduje przepływ powietrza z zewnątrz do wewnątrz — nie odwrotnie.⁴

Powietrze wydostające się z gorącej komory przed wyrzuceniem do atmosfery przechodzi przez wielostopniowe filtry:

• Filtry wstępne (pre-filters): grube włókniny zatrzymujące cząstki powyżej 10 μm
• Filtry HEPA (High Efficiency Particulate Air): zatrzymują >99,97% cząstek ≥0,3 μm, co obejmuje większość aerozoli zawierających cząstki aktynowców
• Filtry ULPA (Ultra Low Penetration Air): >99,9995% cząstek ≥0,12 μm dla zastosowań najwyższej klasy czystości
• Węgle aktywny (absorbers): do zatrzymywania radioaktywnych gazów (krypton, ksenon, jod-131)

Systemy wentylacyjne dużych hot cells są niekiedy większe i droższe niż sama komora. HEPA housing (obudowy filtrów) muszą być zastępowane przez zdalnie obsługiwane systemy, bo zużyte filtry mogą być intensywnie radioaktywne po pewnym czasie pracy. Sama wymiana filtra w gorącej komorze jest specjalistyczną operacją wymagającą planowania.

Hot cells w produkcji radiofarmaceutyków: medyczne zastosowania

Jednym z największych komercyjnych rynków gorących komór jest produkcja radiofarmaceutyków dla diagnostyki i terapii nuklearnomedycznej. Izotopy używane w PET (pozytonowa tomografia emisyjna) i SPECT mają krótkie okresy połowicznego rozpadu — Fluoryn-18 ma T½ = 109,8 min i musi być wytworzony w cyklotronie, przerobiony chemicznie i podany pacjentowi w czasie kilku godzin. Technet-99m (T½ = 6,02 h) musi być eluowany z generatora Mo/Tc i po przygotowaniu chemicznym stosowany w ciągu 8 godzin.⁴

Wszystkie te operacje wymagają gorących komór ołowiowych lub ołowiowych gloveboxów: materiały radioaktywne są wystarczająco aktywne, by stanowić zagrożenie promieniowaniem gamma bez osłony, ale aktywność jest wystarczająco niska, by pracować w stosunkowo małych komorach. Apteki radiofarmaceutyczne w szpitalach jądrowych to w rzeczywistości malutkie „gorące komory" produkcyjne — pracownicy w biały fartuchach, ale za ołowianymi osłonami i przez szklane przesłony.⁴

Produkcja Lu-177 (lutet-177, T½ = 6,65 d) dla terapii nowotworów neuroendokrynnych (PSMA, DOTATATE) wymaga już większych i solidniej osłoniętych komór, bo aktywność na dawkę terapeutyczną jest wyższa. Rosnący rynek terapii radioizotopowej (ang. Targeted Radionuclide Therapy, TRT) napędza dziś inwestycje w gorące komory farmaceutyczne na całym świecie.

Postirradiation Examination: hot cells w badaniach materiałów reaktorowych

Poza radiochemią i produkcją izotopów gorące komory są niezbędne do postirradiation examination (PIE) — badania powypromieniowego elementów paliwowych i materiałów konstrukcyjnych reaktorów.⁴

Elementy paliwowe po kilku latach pracy w reaktorze emitują intensywne promieniowanie gamma (produkty rozszczepienia) i alfa (aktynowce). Przed ich rekalibrację lub ponowne użycie, a często jako część badań bezpieczeństwa lub programów optymalizacji paliwa, muszą być zbadane: zmierzone wymiary, przekrój metalurgiczny, badana mikrostruktura, ocenione uszkodzenia radiacyjne.

PIE jest rutynowo prowadzone przez operatorów reaktorów i przez laboratoria badawcze: ORNL (USA), CEA Cadarache (Francja), JRC Karlsruhe (UE), JAEA Tokai (Japonia), BARC Trombay (Indie), ITU Karlsruhe. Bez gorących komór PIE byłoby niemożliwe — a bez PIE nie byłoby możliwe optymalizowanie wypału paliwa, weryfikowanie bezpieczeństwa nowych geometrii prętów i rozwijanie nowych typów paliwa (MOX, uran wysokowzbogacony LEU+ dla reaktorów badawczych, itp.).

Hot cells a proliferacja: dwusensowy charakter technologii

Aspekt proliferacyjny gorących komór wynika z ich zdolności do pracy z wypalonym paliwem jądrowym — a tym samym do potencjalnej chemicznej separacji plutonu z takiego paliwa. Proces PUREX wymaga gorących komór do etapu cięcia prętów paliwowych i wstępnego ich rozpuszczania.^2,3

Mała hot cell laboratoryjna, wyposażona w odpowiedni sprzęt chemiczny i pracująca z kilogramami materiału zamiast tonami, może teoretycznie przeprowadzić laboratoryjną separację plutonu z próbek wypalonego paliwa. Tego rodzaju instalacja — od strony fizycznej — jest technicznie możliwa bez specjalnie ogromnych środków. Dlatego IAEA traktuje hot cells o zdolnościach przeróbczych jako instalacje wymagające deklaracji i inspekcji w ramach Protokołu Dodatkowego.

Historyczne przypadki, w których gorące komory były elementem niedeklarowanej działalności proliferacyjnej lub wywołały obawy IAEA:²

Tajwan: W latach 70. Tajwan prowadził badania radiochemiczne, które budziły obawy o możliwe plutonowe ambicje. Obecność hot cells w instytutach badawczych bez odpowiedniej deklaracji IAEA była jednym z elementów dochodzenia. Pod naciskiem USA Tajwan zamknął program i zadeklarował transparentność.

Korea Południowa: W 2004 roku KPA (Korea Południowa) przyznała się do niezadeklarowanych eksperymentów z uranem wzbogaconym i ekstraktem plutonu, prowadzonych w laboratoriach KAERI (Korean Atomic Energy Research Institute). Eksperymenty były prowadzone przy użyciu hot cells w małej skali. IAEA wszczęło dochodzenie, które zakończyło się wnioskami o braku formalnego programu broniowego, lecz o naruszeniu zobowiązań raportowania.

Algeria: Obecność hot cells w ośrodku badawczym Draria budziła obawy przez kilka lat. Algieria potwierdziła, że instalacje mają wyłącznie charakter badawczy; inspekcja IAEA potwierdziła te deklaracje, ale temat pozostał w analizach proliferacyjnych.

Roboty w hot cells: automatyzacja i zdalne sterowanie cyfrowe

Najnowsza generacja gorących komór odchodzi od czysto mechanicznych manipulatorów na rzecz systemów zrobotyzowanych z kamerami o wysokiej rozdzielczości i cyfrowym sterowaniem. Ramiona robotyczne (ang. servo manipulators) sterowane komputerowo mogą wykonywać bardziej precyzyjne i powtarzalne operacje niż człowiek przy manipulatorze master-slave.⁴

Laboratoria takie jak ORNL, Argonne National Laboratory i IRSN (Francja) rozwijają systemy, w których operator w specjalistycznym VR (Virtual Reality) jest „zanurzony" w wirtualnej reprezentacji wnętrza hot cell, a jego ruchy odzwierciedlane są przez robota wewnątrz. Taki system może pracować przez całą dobę, zmieniając operatorów, bez konieczności zmiany mechanicznej konfiguracji.

Trendem jest też integracja gorących komór z laboratorium cyfrowym: wyniki eksperymentu (spektrometria gamma, neutronografia, pomiary masy) są na bieżąco przesyłane do zewnętrznych systemów analitycznych, a operator może dostosowywać procedurę w czasie rzeczywistym. To daleko odchodzi od pierwotnych hot cells Projektu Manhattan, gdzie operator przy ołowianej ścianie działał w zasadzie jak chemik z bardzo długimi rękami.

Wypadki w hot cells: co może pójść źle

Historia gorących komór zawiera przypadki awarii i wypadków, które dostarczyły ważnych lekcji dla inżynierii bezpieczeństwa.⁴

Najczęstszymi rodzajami incydentów były:

• Pęknięcie manipulatora powodujące uwolnienie materiału wewnątrz komory (nie na zewnątrz, lecz rozsypanie materiału w komorze, które komplikuje pracę)
• Przepełnienie pojemników z cieczą radioaktywną przez nieprawidłowe dozowanie
• Awaria systemu wentylacyjnego (szczególnie niebezpieczna, jeśli doprowadzi do wycofania podciśnienia i potencjalnego wydostawania się aerozoli)
• Awaria szkła ołowiowego (chwilowe bezpośrednie napromieniowanie operatora przez otwartą obserwacyjną)
• Błędy ludzkie przy nieautomatyzowanych operacjach (pomyłka co do tożsamości próbki, pomyłka w procedurze)

Żaden z zarejestrowanych incydentów w dobrze zaprojektowanych hot cells nie spowodował katastrofalnej awarii zagrażającej dużemu obszarowi. Ale zdarzały się przypadki wysokich dawek dla pojedynczych operatorów, które prowadziły do rewizji procedur i inwestycji w automatyzację. Każdy incydent w hot cell jest dokumentowany i analizowany, bo środowisko operacyjne jest zbyt cenne (drogocenne materiały, rzadki sprzęt) i zbyt ryzykowne, by pozwolić na brak uczenia się z błędów.

Nuclear forensics i hot cells: kiedy kryminalistyka spotyka radiochemię

Nuclear forensics (kryminalistyka nuklearna) to naukowa dyscyplina identyfikacji i atrybucji materiałów jądrowych lub radioaktywnych, które zostały przechwycone lub odnalezione poza autoryzowanym łańcuchem dostaw. Gorące komory są fundamentalnym narzędziem tej dziedziny — bo analiza przechwyconych materiałów wymaga bezpiecznej pracy z potencjalnie intensywnie radioaktywnymi substancjami.^4,2

Typowy scenariusz nuclear forensics wygląda następująco: służby celne w jakimś kraju przechwytują pojemnik z nieoznakowanym materiałem, który wykazuje podwyższoną radioaktywność. Materiał przewożony jest do krajowego laboratorium jądrowego z gorącymi komorami. Tam w komorze ołowiowej lub betonowej (zależnie od aktywności) radiochemicy pobierają próbkę i poddają ją zestawowi analiz:⁴

• Spektrometria gamma (GRS — gamma-ray spectrometry): identyfikacja izotopów na podstawie energii emitowanych fotonów gamma, bez ingerencji w próbkę
• Spektrometria mas z jonizacją termiczną (TIMS): precyzyjne pomiary stosunków izotopowych (np. U-235/U-238, Pb-207/Pb-206), które pozwalają ustalić wzbogacenie uranu i potencjalnie jego pochodzenie geograficzne
• Spektrometria mas sprzężona z plazmą indukcyjnie (ICP-MS): szybka analiza składu pierwiastkowego — co oprócz uranu lub plutonu jest w próbce?
• Wiek materiału radiometryczny: mierzenie stosunków produktów rozpadu pozwala ustalić, kiedy materiał był ostatnio przetopiony lub chemicznie oczyszczony (tzw. model age lub radiochronometry)

Na podstawie tej analizy można powiedzieć wiele o tajemniczej próbce: czy to uran naturalny, ubogi, nisko- czy wysokowzbogacony? Czy ma ślady procesu produkcji (np. fluorki resztkowe z procesu dyfuzji gazowej, czy nikiel wskazujący na bariery niklowe K-25)? Czy to pluton reaktorowy (mało Pu-240) czy oręż-jakości (bardzo mało Pu-240)? Jak stary jest materiał?

W 2006 roku, gdy Aleksander Litwinienko zginął w Londynie zatruty polonem-210, właśnie hot cells i specjalistyczne laboratorium AWRE Aldermaston (brytyjski odpowiednik ORNL) były kluczowe dla identyfikacji trucizny i analizy stosunku izotopów polonu, co pomogło w rekonstrukcji łańcucha dostaw materiału.²

Gorące komory badawcze: ISOL, badania transuranów i synteza nowych pierwiastków

Poza przemysłem i kryminalistyką hot cells odgrywają kluczową rolę w badaniach podstawowych jądrowych. Synteza i analiza transuranów (pierwiastki cięższe od uranu, Z > 92) wymaga pracy w środowisku kontrolowanym, bo są to substancje intensywnie radioaktywne, a ich ilości w laboratorium są często śladowe.⁴

Izolacja i charakterystyka nowych izotopów (np. transuranów o krótkim czasie życia) wymagają techniki ISOL (Isotope Separation On-Line) — produkowanie izotopów w tarczy bombardowanej wiązką jonów, natychmiastowe wydzielanie chemiczne i spektrometryczne, i skierowanie do hot cell celem dalszej analizy. Instalacje takie jak ISOLDE CERN (Genewa), TRIUMF ISAC (Vancouver), RIKEN BigRIPS (Japonia) mają zintegrowane gorące komory, bo wytwarzane egzotyczne izotopy są tak intensywnie radioaktywne (nawet przy małych ilościach), że praca poza osłoną jest niemożliwa.

Ameryk-241 (Am-241), Kurium-242 (Cm-242), Einsteinium-254 (Es-254) — to przykłady pierwiastków, których pierwsze próbki (rzędu mikrogramów lub nanogramów) były badane wyłącznie w hot cells. Es-254 o T½ = 276 dni jest tak rzadki, że całkowita wyprodukowana dotychczas ilość na świecie mieści się w setnych miligrama; każdy eksperyment z nim wymaga hot cell.

Logistyka odprowadzania odpadów z hot cells

Gorące komory produkują odpady radioaktywne na kilku poziomach aktywności, i logistyka ich obsługi jest złożona:⁴

Odpady wysokoaktywne (HLW — High Level Waste): ciecze z przeróbki wypalonego paliwa, wysoko skoncentrowane produkty rozszczepienia. Wymagają chłodzenia przez wiele lat (generują ciepło radioaktywne), a docelowo — immobilizacji w szkle borokrzemianowym (witryfikacja) i głębokiego składowania geologicznego. T-Plant i PUREX w Hanford wytworzyły miliony litrów HLW, które nadal (2026) przechowywane są w podziemnych zbiornikach i są tematem trwającego od dekad projektu oczyszczającego (ang. Hanford Cleanup).

Odpady niskoaktywne i średnioaktywne (LLW/ILW): zużyte rękawice, narzędzia, odzież ochronna, filtry HEPA — wszystko co było w kontakcie z radioaktywnymi materiałami, ale nie jest samo w sobie wysoko radioaktywne. Mogą być pakowane w specjalne kontenery i składowane w płytkich grobach (shallow land burial) po uprzedniej dekontaminacji lub kompaktowaniu.

Rozbiórkowe odpady gorących komór: gdy stara gorąca komora (np. te z Projektu Manhattan, które mają teraz >70 lat) jest likwidowana, sama konstrukcja (ściany betonowe, wyposażenie wewnętrzne) jest radioaktywna przez skażenie lub aktywację neutronową. Rozbiórka wymaga specjalistycznych technik — cięcia betonowych ścian na małe kawałki zdalnie sterowanymi narzędziami, pakowania w kontenery i klasyfikacji jako odpadów radioaktywnych.

Hot cells a kontrola eksportowa technologii

Kluczowe komponenty gorących komór — manipulatory, okna ze szkła ołowiowego o grubości > 10 cm, specjalne filtry HEPA do zatrzymywania transuranów — są objęte kontrolą eksportową w wielu krajach. Wassenaar Arrangement (Austria, 2002, porozumienie koordynujące kontrolę eksportu broni i technologii podwójnego użytku) zawiera kategorie sprzętu gorących komór. NSG (Nuclear Suppliers Group) i Zangger Committee identyfikują kluczowe komponenty jako „trigger list" — wymagające zgody eksportowej.²

Kraj próbujący nabyć pełne oprzyrządowanie typowej gorącej komory przemysłowej (manipulatory o sile > X N i zasięgu > Y cm, okna ołowiowe > 10 cm, systemy filtracji dla UF6 lub HNO3 z plutonu) bez transparentnego celu cywilnego będzie wzbudzał zainteresowanie służb wywiadowczych i dostawcy. Po ujawnieniu programu irackiego w 1991 roku, w którym hot cells były elementem łańcucha separacji plutonu, wymogi raportowania zostały znacznie zaostrzone.

Zasada ochrony głębokości: hot cells w systemie bezpieczeństwa

W systemie bezpieczeństwa jądrowego (defence in depth) gorąca komora jest jedną z warstw barier między materiałem radioaktywnym a środowiskiem. Analogicznie do koncepcji strefowej reaktora (paliwo → okładzina → układ chłodnictwa pierwotnego → układ bezpieczeństwa → obudowa bezpieczeństwa → teren kontrolowany), hot cell działa jako wielowarstwowa bariera:⁴

1. Pojemnik pierwotny: szklana ampułka lub metalowy pojemnik z próbką
2. Wnętrze hot cell: podciśnienie, specjalne powłoki podłogi i ścian, które ułatwiają dekontaminację
3. Ściany hot cell: beton, ołów, beton barytowy — bariera biologiczna i fizyko-mechaniczna
4. System wentylacyjny: filtry HEPA i węgiel aktywny przed wyrzuceniem powietrza do atmosfery
5. Teren kontrolowany zakładu: monitoring dozymetryczny, kontrola dostępu, systemy alarmowe
6. Mury i ogrodzenia zakładu: fizyczna bariera dla osób nieuprawnionych

Żadna z tych warstw nie jest niezawodna osobno — ale kombinacja ich wszystkich czyni pracę z bardzo radioaktywnymi materiałami możliwą z akceptowalnym ryzykiem. Zasada ochrony głębokości, opracowana pierwotnie dla reaktorów, stosuje się równie dobrze do hot cells.

Skala globalna: ile hot cells istnieje na świecie?

Trudno o precyzyjną globalną liczbę gorących komór, bo część instalacji jest wojskowa lub prowadzona w trybie poufnym. Można jednak szacować, że na świecie istnieje:⁴

• Kilka tysięcy gloveboxów w laboratoriach jądrowych (tylko w USA jest ich kilkaset w kompleksie DOE)
• Kilkaset ołowianych hot cells w instytutach badawczych, szpitalach jądrowych i aptekach radiofarmaceutycznych
• Kilkadziesiąt dużych betonowych hot cells (tzw. shielded cells lub canyon-type buildings) w zakładach przeróbki paliwa lub badań materiałów reaktorowych
• Kilka aktywnych instalacji przemysłowej przeróbki wypalonego paliwa ze zdalnie obsługiwanymi halami (La Hague we Francji, Sellafield w UK, Rokkasho w Japonii, RT-1 Majak w Rosji)

Razem stanowią one globalną infrastrukturę, bez której nie byłoby możliwe: badanie materiałów reaktorowych, produkcja izotopów medycznych, zarządzanie odpadami wysokoaktywnymi, bezpieczne prowadzenie ekspertyz i badań na materiałach transuranowych.

Porównanie hot cells i gloveboxów: kiedy co stosować

Wybór między gorącą komorą a gloveboxem jest zawsze kompromisem między ochroną, wygodą i kosztem:⁴

Parametr	Glovebox	Gorąca komora ołowiowa	Gorąca komora betonowa
Emisja alfa	Tak	Tak	Tak
Emisja gamma (niskie E)	Nie	Tak	Tak
Emisja gamma (wysokie E)	Nie	Ograniczona	Tak
Skala pracy	mg–g	mg–kg	kg–tony
Poczucie siły operatora	Bezpośrednie (rękawice)	Dobre (mech. master-slave)	Ograniczone (servo)
Koszt budowy	Niski	Średni	Wysoki
Typowe zastosowanie	Pluton metal, Am, Cm (mg)	Radiofarmaceutyki, PIE małe	Wypalone paliwo, separacja

Przyszłość gorących komór: automatyzacja, AI i nowe materiały

Technologia hot cells ewoluuje. Kilka trendów wyróżnia się w perspektywie dekady:⁴

Systemy teleoperacyjne z AI-wspomaganiem: zamiast czysto manualnej kontroli, systemy z kamerą stereoskopową i AI mogą automatycznie identyfikować obiekty wewnątrz komory, proponować optymalne trajektorie chwytu manipulatora, ostrzegać przed kolizjami. Operator nadal decyduje, ale AI eliminuje trywialne błędy.

Dozymetria w czasie rzeczywistym wewnątrz komory: miniaturowe detektory gamma zamontowane wewnątrz hot cell, komunikujące bezprzewodowo, pozwalają monitorować, gdzie wewnątrz hot cell jest najwyższa aktywność. To ułatwia planowanie operacji: „nie kładź próbki tam, bo manipulator będzie przez 15 minut w polu o 100 mGy/h".

Nowe materiały osłonowe: tradycyjny beton (gęstość 2,3 g/cm³) jest zastępowany w nowych instalacjach betonem barytowym (gęstość 3,2 g/cm³, z barytem BaSO₄) lub betonem magnetytowym (gęstość 3,5–4,0 g/cm³) dla wyższej efektywności przy mniejszej grubości ścian. Dla promieniowania neutronowego polietylen borowany jest efektywniejszy wagowo niż beton.

Miniaturyzacja: nowe metody analityczne (miniaturowe akceleratory ICP-MS, bezprzewodowe detektory gamma, mikro-NMR do charakteryzacji składu cieczy) pozwalają prowadzić coraz więcej analiz wewnątrz małych hot cell zamiast wyciągać próbki na zewnątrz — co redukuje ryzyko uwolnienia.

Znaczenie gorących komór dla cywilizacyjnej energetyki jądrowej

W długoterminowej perspektywie gorące komory są nie tylko narzędziem badań i produkcji, ale fundamentem całego obiegu paliwowego energetyki jądrowej. Bez hot cells nie można:⁴

• Prowadzić PIE, bez którego nie można optymalizować paliwa ani weryfikować bezpieczeństwa nowych projektów
• Produkować Pu-238 do radioizotopowych generatorów energii (RTG) stosowanych w misjach kosmicznych (Cassini, New Horizons, Mars Curiosity, Europa Clipper)
• Przerabiać wypalonego paliwa w obiegu zamkniętym (ang. closed fuel cycle), co mogłoby radykalnie zmniejszyć ilość odpadów i zwiększyć efektywność energii z uranu
• Prowadzić forensyki i atrybucji przechwyconych materiałów jądrowych

Przyszłość energetyki jądrowej — z małymi reaktorami modularnymi (SMR), reaktorami generacji IV (molten salt, fast breeder), a może nawet fuzją — będzie wymagała bardziej zaawansowanych, ale i bardziej wydajnych gorących komór. To dziedzina inżynierii, która pozostanie niezbędna tak długo, jak będziemy czerpać energię lub korzyści medyczne ze szczepień jądrowych.

Symboliczne dziedzictwo: gorąca komora jako lupa cywilizacji technicznej

Istnieje w historii techniki pewna klasa wynalazków, które nie budzą emocji i nie stały się ikonami kulturowymi, a mimo to są absolutnie kluczowe dla możliwości cywilizacyjnych. Do tej klasy należy gorąca komora. Nikt nie powiesił plakatu z hot cell w akademiku. Nie nakręcono o niej spektakularnego filmu dokumentalnego. Ale bez niej nie byłoby bezpiecznych reaktorów, bo nie można byłoby sprawdzać, czy materiały wytrzymują warunki pracy. Nie byłoby medycyny nuklearnej w jej dzisiejszej skali — każda dawka Mo-99/Tc-99m, którą otrzymuje pacjent przed badaniem scyntygraficznym, przeszła przez hot cell. Nie byłoby bezpiecznej utylizacji odpadów wysokoaktywnych, bo nie możemy ich charakteryzować, kategoryzować i zarządzać nimi inaczej niż przez gorące komory.⁴

Ta technologia jest zarazem produktem i gwarantem ery jądrowej. Jej historia — od prymitywnych ołowianych przegród Marii Curie, przez masywne „canyon buildings" Hanford, po dzisiejsze zrobotyzowane, komputerowo sterowane instalacje — to historia dojrzewania ludzkości do pracy z materią o energiach, jakie wcześniej rezerwowane były dla wnętrza gwiazd. Każda gorąca komora jest milcząco pracującą odpowiedzią na pytanie: jak żyć z energią jądrową, nie stając się jej ofiarą.

Dziś budowa gorącej komory od zera zajmuje 3–5 lat i kosztuje od kilku milionów do kilkuset milionów dolarów, zależnie od skali i przeznaczenia. Globalne zdolności przeróbcze w hot cells są dobrem o ograniczonej podaży i rosnącym popycie — zarówno ze strony przemysłu jądrowego (optymalizacja paliwa, zarządzanie odpadami), jak i medycyny (produkcja nowych radioizotopów terapeutycznych). To sprawia, że gorąca komora — niewidziana przez opinię publiczną, działająca za osłoną kilku metrów betonu — pozostaje jedną z najważniejszych, choć najmniej znanych, infrastruktur technologicznych naszego stulecia. Jej dalszy rozwój: robotyzacja, miniaturyzacja, cyfrowa integracja z laboratorium — jest warunkiem koniecznym zarówno dla bezpiecznej energetyki jądrowej, jak i dla medycyny nuklearnej w XXI wieku.

Dodatkowe materiały multimedialne

Powiązane kalkulatory i narzędzia

• Model 3D: gorąca komora — pokazuje układ osłoniętej komory roboczej z manipulatorami.
• Inwentarz odpadów — rozkłada wypalone paliwo na grupy nuklidów, ciepło i aktywność po chłodzeniu.
• Proliferacja — łączy bilans materiału, SWU i progi interpretacyjne programu jądrowego.

Powiązane artykuły

• Proces PUREX — pokazuje jeden z najważniejszych procesów wymagających pracy za osłonami.
• Radiochemia świeżego wypalonego paliwa — wyjaśnia, dlaczego aktywność krótkotrwałych nuklidów wymusza zdalną obsługę.
• Betonowe osłony biologiczne — rozwija fizykę i materiałoznawstwo osłon stanowisk pracy.
• Klasyfikacja odpadów promieniotwórczych — pokazuje, co dzieje się z materiałem po pracy w komorach.
• Unieszkodliwianie odpadów promieniotwórczych — rozwija końcowy etap gospodarki materiałem aktywnym.
• Spektrometria gamma w praktyce — pokazuje pomiar, który często ocenia próbki pobrane z procesów radiochemicznych.
• Nuclear Forensics (Forensyka jądrowa) — pokazuje, jak analiza śladów materiału łączy radiochemię, pomiar i kontekst źródłowy.

Ćwiczenia praktyczne

Pierwsze ćwiczenie powinno polegać na rozpisaniu funkcji głównych elementów gorącej komory. Należy:

1. oddzielić rolę osłon biologicznych od roli wentylacji,
2. wyjaśnić, po co potrzebne są manipulatory zamiast zwykłych rękawic,
3. wskazać, które zagrożenia wynikają z promieniowania gamma, a które z aerozoli i pyłu,
4. odnieść to do pracy z wypalonym paliwem i plutonem,
5. sformułować wniosek, dlaczego hot cell jest układem technologicznym, a nie tylko grubą ścianą.

Celem ćwiczenia jest pokazanie, że bezpieczeństwo pracy ze źródłami wysokoaktywnymi powstaje z połączenia kilku niezależnych warstw ochrony.

Drugie ćwiczenie powinno dotyczyć podwójnego zastosowania gorących komór. Należy:

1. wypisać zastosowania cywilne, takie jak badania powypromienne paliwa,
2. wypisać zastosowania wrażliwe proliferacyjnie, takie jak laboratoryjna separacja plutonu,
3. porównać skalę laboratoryjną z przemysłową,
4. odnieść to do przykładów dotyczących Algierii, Tajwanu i Korei Południowej,
5. wyjaśnić, dlaczego sama obecność hot cells nie jest dowodem programu zbrojeniowego, ale jest ważnym sygnałem technologicznym.

To ćwiczenie ma pokazać, że znaczenie gorących komór zależy nie tylko od ich istnienia, ale od tego, jaką klasę operacji umożliwiają.
