Streszczenie
MOX (mixed oxide fuel) to paliwo złożone z mieszaniny tlenków uranu i plutonu. W praktyce oznacza to, że część materiału rozszczepialnego, która powstała wcześniej w reaktorze albo została oddzielona podczas przerobu wypalonego paliwa, wraca do cyklu jako nowy wsad paliwowy. Zamiast traktować pluton wyłącznie jako odpad albo problem magazynowy, można użyć go ponownie do produkcji energii.1
Znaczenie MOX polega jednak nie tylko na „recyklingu”. To paliwo zmienia fizykę pracy rdzenia, politykę gospodarowania plutonem i problem nierozprzestrzeniania. Kraj stosujący MOX musi mieć lub pośrednio kontrolować przerób chemiczny, fabrykację nowego paliwa i bezpieczne obchodzenie się z mieszaniną zawierającą pluton. To już nie jest zwykły wariant UO2, lecz cały bardziej złożony cykl materiałowy.1,2
Rozszerzenie tematu

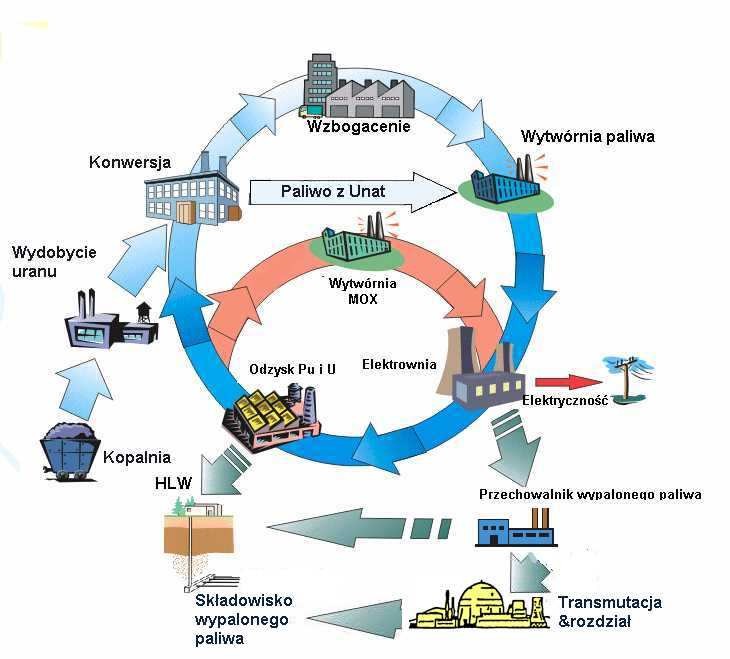

W zwykłym reaktorze lekkowodnym paliwo zaczyna życie głównie jako wzbogacony tlenek uranu. W trakcie napromieniania część U-238 zamienia się w pluton-239 i dalsze izotopy plutonu. Gdy paliwo osiąga duże wypalenie, w wypalonym materiale znajduje się już nie tylko niewypalony uran, ale też pluton i inne aktynowce. MOX jest próbą ponownego wykorzystania właśnie tej części potencjału energetycznego.1,2
W opracowaniu Słowińskiego podkreślono, że bardzo istotnym elementem zagospodarowania wypalonego paliwa jest jego przerób, czyli regeneracja. Po chemicznym rozdzieleniu można odzyskać uran, pluton i część aktynowców, a następnie wykorzystać je ponownie. W tej logice MOX nie jest dodatkiem, lecz jednym z głównych sposobów zamykania cyklu paliwowego.1
Technicznie MOX oznacza mieszaninę PuO2 z UO2. Z punktu widzenia inżyniera paliwowego ważne jest, że to nie tylko kwestia „dosypania plutonu do uranu”. Zmienia się widmo reaktywności, lokalne rozkłady mocy, zachowanie neutronowe i marginesy bezpieczeństwa. Pluton ma inne własności jądrowe niż U-235, dlatego rdzeń z udziałem MOX nie zachowuje się identycznie jak rdzeń zbudowany wyłącznie z tradycyjnego paliwa uranowego.1,2
Jedną z najważniejszych różnic jest mniejszy udział neutronów opóźnionych w bilansie reakcji dla paliwa plutonowego. To oznacza, że reaktor z dużym udziałem MOX może mieć bardziej „nerwową” kinetykę i wymaga starannego sterowania współczynnikiem reaktywności. W praktyce nie czyni to takiego paliwa niemożliwym do użycia, ale podnosi wymagania projektowe i operacyjne dla rdzenia oraz systemów bezpieczeństwa.2
Druga ważna sprawa to polityka plutonu. MOX bywa przedstawiany jako sposób na „spalenie plutonu z demontowanej broni”, ale to sformułowanie jest zbyt uproszczone. Owszem, użycie plutonu w paliwie reaktorowym zmienia jego skład izotopowy i czyni go mniej dogodnym do prostych zastosowań wojskowych. Jednak sam fakt istnienia infrastruktury do przerobu i fabrykacji paliwa plutonowego zwiększa też wrażliwość całego systemu z punktu widzenia proliferacji. Rozdzielony pluton cywilny jest od dawna traktowany jako poważny problem strategiczny.2
Właśnie dlatego kraje rozwijające MOX, reprocessing i związane z tym zapasy oddzielonego plutonu budzą szczególne zainteresowanie w analizach nierozprzestrzeniania. Dobrym przykładem jest Japonia, państwo o dużych ambicjach w zakresie cyklu plutonowego, aktywnym programie MOX i znaczących zapasach oddzielonego plutonu. To przypomnienie, że cywilny cykl paliwowy i potencjał wojskowy bywają technologicznie bliżej siebie, niż sugeruje prosty podział polityczny. Właśnie w tym miejscu MOX styka się bezpośrednio z logiką państwa progowego.2
Drugim ważnym przykładem jest Rosja, gdzie MOX nie jest już tylko koncepcją, lecz elementem szerzej opisanego programu domykania cyklu paliwowego. World Nuclear Association wskazuje m.in. zakład MOX MCC w Zheleznogorsku, uruchomiony do obsługi szybkich reaktorów BN, oraz powiązanie tej ścieżki z przerobem wypalonego paliwa i recyklingiem plutonu w Mayak. To dobrze pokazuje, że MOX staje się naprawdę strategicznie ważny dopiero wtedy, gdy obok samego paliwa istnieje też trwała infrastruktura reprocessingu, fabrykacji i ponownego załadunku do reaktorów.3
Z punktu widzenia gospodarki paliwowej MOX ma jednak realne zalety. Pozwala lepiej wykorzystać materiał już raz napromieniony i zmniejsza zależność od świeżego uranu naturalnego. W systemie długofalowym może też stać się etapem pośrednim między klasycznym reaktorem termicznym a bardziej zaawansowanymi reaktorami powielającymi, które jeszcze silniej opierają się na zamykaniu cyklu plutonowego. To zarazem powód, dla którego MOX trzeba czytać razem z burnupem: skład izotopowy plutonu wracającego do paliwa zależy właśnie od historii jego wcześniejszego napromieniania.1,2

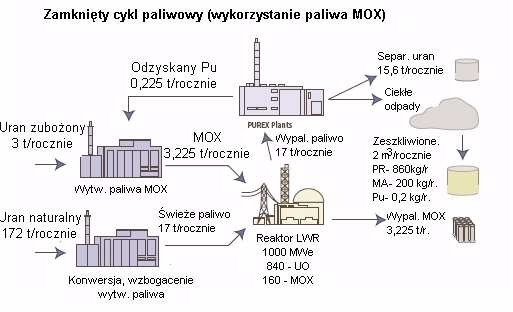

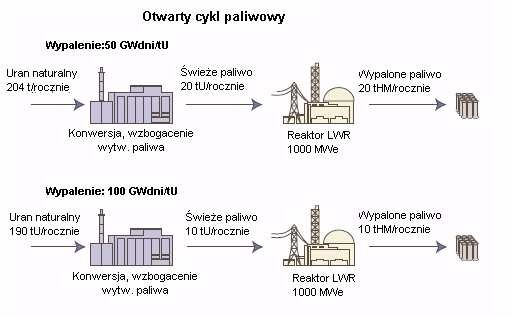

W materiałach II Szkoły Energetyki Jądrowej podano prosty, ale bardzo użyteczny zestaw porównań pokazujący, po co w ogóle wracać do paliwa MOX z punktu widzenia całego systemu. Dla produkcji 1 TWh energii elektrycznej cykl otwarty miał zużywać orientacyjnie około 25,5 t uranu naturalnego i pozostawiać około 2,5 t odpadu, którego toksyczność liczona w kategoriach geologicznych schodzi do poziomu rudy dopiero po około 130 000 lat. W wariancie zamkniętym z MOX liczby te spadały odpowiednio do około 21,5 t uranu naturalnego, 535 kg odpadu i około 3 000 lat. Autorzy szli jeszcze dalej, pokazując wariant z recyklem aktynowców mniejszych oraz koncepcję reaktora na stopionych solach, ale już sama różnica między cyklem otwartym i MOX dobrze pokazuje skalę problemu, który MOX próbuje ograniczyć.4
Nie należy tych liczb czytać jak uniwersalnej tabeli obowiązującej dla każdego reaktora i każdego zakładu przerobu. To raczej model porównawczy. Jego wartość polega jednak na czymś innym: pokazuje, że MOX nie jest tylko technicznym sposobem „spalenia” zapasu plutonu, ale narzędziem przesuwającym cały cykl paliwowy od logiki jednorazowego zużycia ku logice odzysku i ponownego wykorzystania materiału. Właśnie dlatego MOX jest naturalnym pomostem między klasycznym paliwem uranowym a pełniejszym domknięciem cyklu w reaktorach powielających.4
To miejsce warto doprecyzować jeszcze mocniej. Samo hasło „cykl zamknięty” bywa mylące, bo nie oznacza jednego kompletnego rozwiązania, lecz całą skalę ambicji. Najprostszy wariant to cykl otwarty: paliwo uranowe przechodzi przez reaktor, kilka lat chłodzi się w basenie, a potem traktowane jest jako odpad końcowy przeznaczony do długiego przechowywania i docelowo składowania. W wariancie z MOX wypalone paliwo jest najpierw poddawane przerobowi chemicznemu, z którego odzyskuje się uran i pluton, a następnie część plutonu wraca do obiegu jako nowy wsad paliwowy. W jeszcze ambitniejszym wariancie próbuje się odzyskiwać i przepalać także aktynowce mniejsze, zbliżając się do logiki szybkich reaktorów i transmutacji. MOX siedzi więc dokładnie pośrodku: jest już czymś więcej niż gospodarka jednorazowym paliwem, ale jeszcze nie pełnym domknięciem całego inwentarza aktynowców.4
Na tym tle MOX przestaje wyglądać jak egzotyczny dodatek, a zaczyna być czytelny jako narzędzie przesuwające punkt równowagi całego systemu. W cyklu otwartym kraj godzi się z tym, że po jednym przejściu przez rdzeń znaczna część potencjału materiałowego pozostaje zamknięta w wypalonym paliwie. W cyklu z MOX ten potencjał jest częściowo odzyskiwany: nie wszystko, ale na tyle dużo, by zmniejszyć zużycie świeżego uranu naturalnego, masę odpadu końcowego i presję na składowanie geologiczne. To nie znosi problemu odpadów, lecz zmienia ich bilans, skład i horyzont czasowy.4,5
Właśnie tu dobrze widać też ograniczenie MOX. Reprocessing nie rozdziela izotopów plutonu tak, jak wzbogacanie rozdziela izotopy uranu. Zakład odzyskuje pluton jako mieszaninę, której skład został już ukształtowany przez wcześniejsze wypalenie. To oznacza, że MOX nie „cofa czasu” i nie odtwarza idealnie świeżego materiału rozszczepialnego. Wraca materiał z domieszkami Pu-240, Pu-241, później także z rosnącym znaczeniem Am-241 i Pu-238. Dlatego MOX jest kompromisem między odzyskiem energii a narastającą złożonością materiałową, a nie magicznym przywróceniem plutonu do stanu „jak nowy”.4,5

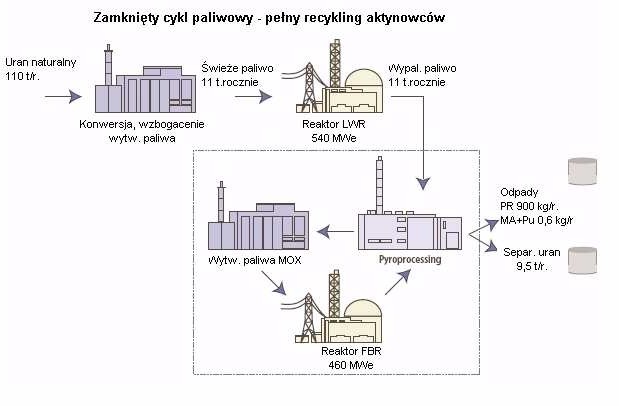

Źródło z 2009 roku szło jeszcze dalej i pokazywało trzeci wariant: cykl z pełniejszym recyklingiem aktynowców, pomyślany pod kątem szybkich reaktorów i transmutacji. Dla czytelnika tego serwisu najważniejsze nie jest przyjęcie tych liczb jako aktualnej prognozy gospodarczej, ale uchwycenie kierunku. MOX jest etapem przejściowym między światem, w którym dominują UO2 i jednorazowe zużycie paliwa, a światem, w którym system zaczyna traktować także U-238, pluton i aktynowce mniejsze jako element szerszej strategii materiałowej. Bez zrozumienia tej pozycji pośredniej trudno sensownie czytać zarówno artykuł o reaktorach powielających, jak i o zasobach uranu i toru.4
Najkrótsze podsumowanie jest więc takie: MOX to paliwo, które zamienia pluton z problemu odpadowego w użyteczny składnik cyklu energetycznego. Ale razem z tą zaletą wnosi też bardziej złożoną fizykę rdzenia i większą wrażliwość strategiczną całego systemu paliwowego.1,2
Chemia i technologia fabrykacji MOX

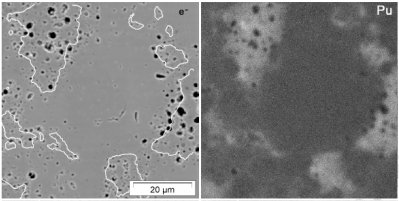

Fabrykacja paliwa MOX jest technicznie złożoniejsza od produkcji klasycznych tabletów UO2. W praktyce przemysłowej stosuje się kilka metod wytwarzania jednorodnej mieszaniny PuO2 z UO2, a jakość homogenizacji decyduje o równomierności profilu mocy w paliwie i ostatecznie o bezpieczeństwie jego pracy w rdzeniu.
Najszerzej stosowaną metodą jest MIMAS (Micronized Master Mix). Polega ona na wstępnym przygotowaniu tzw. mieszanki matecznej o wysokim stężeniu plutonu (zwykle 25–30% PuO2 wagowo), jej intensywnym mieleniu i homogenizacji, a następnie rozcieńczeniu do docelowego poziomu plutonu w gotowym paliwie przez dodanie odpowiedniej ilości UO2. Rozcieńczone proszki poddaje się prasowaniu na zimno, spiekaniu w temperaturze około 1 750 °C w atmosferze redukującej (mieszanina Ar/H₂ lub H₂) i finalnemu szlifowaniu do wymaganych wymiarów geometrycznych tabletek. Atmosfera redukująca jest kluczowa: zapewnia właściwy współczynnik O/M (stosunek tlenu do metali) bliski 2,00, który wpływa na przewodność cieplną i zachowanie w warunkach pracy. Odchylenia od O/M = 2,00 nawet o 0,01–0,02 mogą znacząco zmienić punkt topnienia i migrację gazów szlachetnych w pelecie.6
Alternatywna metoda, stosowana w Japonii i w niektórych instalacjach europejskich, to SBR (Short Binderless Route): PuO2 i UO2 są mieszane bezpośrednio bez etapu mieszanki matecznej, w jednym etapie prasowania. Metoda ta jest prostsza operacyjnie, ale wymaga bardzo precyzyjnego mielenia na wstępie, by uniknąć lokalnych obszarów bogatych w pluton — tzw. pluton hot spots — które w trakcie napromieniania mogłyby stanowić miejsca podwyższonego generowania gazu i inicjowania pęknięć.
Trzecia metoda, historycznie używana w Stanach Zjednoczonych w programie SRS (Savannah River Site), to kodstrącanie (coprecipitation): roztwory uranylowe i plutonylowe miesza się chemicznie w środowisku wodnym, po czym wspólnie strąca jako mieszany szczawian lub węglan uranu i plutonu. Prażenie i prasowanie dają proszek o bardzo wysokiej jednorodności na poziomie submikrometrycznym, ale proces generuje duże strumienie ciekłych odpadów promieniotwórczych.6
Cały proces fabrykacji przebiega w tzw. glove-boxach — szczelnych komorach z rękawicami, wypełnionych suchym argonem lub azotem, w których personel pracuje bez bezpośredniego kontaktu z materiałem. Wynika to z właściwości toksycznych i promieniotwórczych plutonu: inhalacja cząsteczek PuO₂ stanowi poważne zagrożenie alfa-radiologiczne, gdyż Pu-239 emituje promieniowanie alfa o energii 5,16 MeV, a jego odkładanie w tkance płucnej lub wątrobie prowadzi do przewlekłego napromieniania wewnętrznego. Standardy ochrony radiologicznej w zakładach MOX wymagają rygorystycznej dozymetrii, szczelnych systemów wentylacji z filtrami HEPA i regularnych pomiarów bioassay (analiza moczu, całociałowy pomiar In Vivo).6
W Europie zakłady fabrykacji MOX funkcjonowały lub funkcjonują w: Sellafield (BNFL/SMP, Wielka Brytania — zamknięto ok. 2011 ze względu na problemy z kontrolą jakości i nieopłacalność), Marcoule/Cadarache i Melox (Francja, operowany przez Orano) oraz Dessel (Belgia, Belgonucléaire — zamknięty w 2006). Zakład Melox pod Avignonem to największa działająca instalacja tego rodzaju na świecie: zdolność produkcyjna wynosi ok. 195 ton ciężkich metali (tHM) rocznie, co przekłada się na dostawę ok. 1 000 zestawów paliwowych MOX rocznie dla reaktorów EDF.6
Fizyka neutronowa MOX: βeff, widmo i zarządzanie reaktywnością
Kluczowa różnica fizyczna między paliwem MOX a UO2 leży w ułamku neutronów opóźnionych. Parametr βeff (efektywny ułamek neutronów opóźnionych) decyduje o sterowalności reaktora: im wyższe βeff, tym wolniejsza i łatwiej kontrolowana kinetyka pracy reaktora w pobliżu kryterialności.
Dla czystego U-235 βeff wynosi około 0,0065 (0,65%). Dla Pu-239 βeff wynosi jedynie około 0,0021 (0,21%), a więc jest trzykrotnie niższy. W typowym reaktorze PWR pracującym na paliwie UO2 pod koniec cyklu, gdy w paliwie zgromadził się znaczny inwentarz plutonu, efektywne βeff obniża się do ok. 0,004–0,005. Gdy rdzeń jest załadowany zestawami MOX z koncentracją plutonu rzędu 8–9%, wartość βeff spada jeszcze bardziej — poniżej 0,004. Oznacza to, że reaktywność warta wniesiona przez np. wysunięcie pręta kontrolnego wytwarza większy efekt dynamiczny, a czas dostępny dla systemu sterowania na odpowiedź jest krótszy. To nie czyni reaktora niestabilnym — pozostaje daleko od granicy prompt-critical — ale wymaga przeprojektowania charakterystyki prętów kontrolnych i dostosowania systemów ochrony.2
Drugim istotnym efektem neutronowym jest zmiana widma neutronowego w pobliżu peletu MOX. Pluton-239 ma dużo wyższe przekroje czynne na absorpcję w obszarze epitermicznym niż U-235, co lokalizuje więcej reakcji rozszczepienia w grupach neutronów o wyższych energiach. Prowadzi to do innego kształtu lokalnego profilu mocy i wymaga odmiennej metodyki obliczeń neutronowych, np. z wykorzystaniem bibliotek przekrojów czynnych JEFF-3.3 lub ENDF/B-VIII.0 zamiast uproszczonych bibliotek używanych dla czystego UO2.
Kolejnym czynnikiem jest reaktywność zatrucia Pu-240. Izotop Pu-240 ma wyjątkowo wysoki przekrój czynny na rezonansowe pochłanianie neutronów (rezonans w okolicach 1 eV — ok. 100 000 barnów). W paliwie MOX wyprodukowanym z plutonu wysokowypaleniowego udział Pu-240 może sięgać 25–30% składu izotopowego plutonu. To oznacza, że część neutronów jest bezpowrotnie absorbowana bez udziału w rozszczepieniu — efektywnie obniżając wkład energetyczny na mol paliwa. W obliczeniach reaktorowych Pu-240 traktuje się jako „truciznę rezonansową" i uwzględnia go przy estymacji efektywnego mnożnika neutronów keff dla rdzenia.2
Z perspektywy bezpieczeństwa istotny jest też temperaturowy współczynnik reaktywności Dopplera. W paliwie UO2 rozszerzenie rezonansów Dopplera U-238 zapewnia silny ujemny efekt Dopplera — wzrost temperatury paliwa automatycznie zmniejsza reaktywność, co jest kluczowym elementem samoregulacji reaktora. W paliwie MOX U-238 jest nadal obecny (jako materiał rozcieńczający), więc efekt Dopplera pozostaje ujemny, ale może być nieco słabszy w porównaniu z ekwiwalentnym pelletem UO2 o tym samym poziomie wypalenia. To ważna obserwacja dla bilansu bezpieczeństwa przy dużym udziale MOX w rdzeniu.
Inwentarz plutonu: wektor izotopowy a przeznaczenie paliwa
Przydatność plutonu do produkcji paliwa MOX silnie zależy od jego wektora izotopowego, czyli składu procentowego poszczególnych izotopów: Pu-238, Pu-239, Pu-240, Pu-241, Pu-242. Wektor jest zdeterminowany przez historię napromieniania materiału macierzystego — głównie stopień wypalenia (burnup) i czas chłodzenia po wyjęciu z reaktora.
Paliwo UO2 wyjmowane z reaktora PWR po typowym burnupie 45 GWd/tHM zawiera pluton o następującym składzie orientacyjnym:
- Pu-238: ~2–3%
- Pu-239: ~54–58%
- Pu-240: ~22–25%
- Pu-241: ~13–15%
- Pu-242: ~5–8%
Jest to tzw. pluton reaktorowy (reactor-grade), różniący się istotnie od plutonu bronnego (weapon-grade), w którym Pu-239 przekracza 93% składu. Wysoki udział Pu-240 jest szczególnie niekorzystny z perspektywy militarnej ze względu na jego spontaniczne rozszczepienie generujące tło neutronowe — problem opisany szczegółowo w artykule o plutonie-240. Z punktu widzenia paliwa energetycznego wyższy udział Pu-240 oznacza mniejszą efektywność spalania na jednostkę masy plutonu, ale nie jest przeszkodą techniczną.4,5
Istotna jest też kinetyka Pu-241. Izotop ten rozszczepia się termicznie z dużym przekrojem czynnym (~1000 barnów), więc wnosi realny wkład energetyczny. Ale poza reaktorem ulega rozpadowi beta do Am-241 z czasem połowicznym wynoszącym ok. 14,4 roku. Przy typowych czasach między wydobyciem wypalonego paliwa a załadunkiem jako MOX (przerób: 1–3 lata, chłodzenie: 3–10 lat, fabrykacja: 0,5–1 rok) znaczna część Pu-241 zdąży się rozpaść do Am-241. To ma trzy konsekwencje: (1) spada ilość materiału rozszczepialnego w gotowym paliwie MOX; (2) narastający Am-241 jest emiterem gamma (60 keV) utrudniającym obsługę proszku; (3) Am-241 trafia ostatecznie do wypalonego paliwa MOX jako jeden z aktynowców mniejszych wymagających długiego składowania.5
Z tego powodu zakłady fabrykacji MOX preferują pluton „świeży" — wyjęty z reaktora i jak najszybciej przerobiony, nim Pu-241 zdąży się rozpaść. Jest to jeden z powodów, dla których długie okresy chłodzenia wypalonego paliwa przed przerobem są strategicznie niekorzystne: podnoszą stężenie Am-241 w odzyskanym plutonie i komplikują fabrykację.
Program francuski jako wzorzec przemysłowy
Francja jest jedynym krajem, który wdrożył MOX na skalę przemysłową i utrzymuje go jako stały element strategii energetyki jądrowej. Program opiera się na kilku filarach: zakład przerobu La Hague (ORANO), zakład fabrykacji Melox (Orano, Marcoule) i flotę reaktorów EDF wyposażonych w rdzenie zdolne do pracy z paliwem MOX.
Spośród 56 reaktorów PWR działających we Francji (przed stopniowymi zamknięciami) Électricité de France zdolność do załadunku MOX posiada w 28 reaktorach o mocy 900 MW każdy. Typowy rdzeń takiego reaktora składa się ze 157 zestawów paliwowych, z czego do 30% (ok. 48 zestawów) stanowi MOX. Roczna produkcja MOX przez zakład Melox wynosi ok. 150–195 tHM, co odpowiada potrzebom całego programu EDF.
Strategia ta pozwoliła Francji na ograniczenie zapasów oddzielonego plutonu cywilnego. W szczycie gromadzenia, w latach 90. XX wieku, zapasy sięgały ponad 80 ton; stosowanie MOX pozwala te zapasy utrzymywać na stałym poziomie lub powoli redukować, spalając tyle plutonu, ile rocznie produkują reaktory i reprocessing. Jest to ważny element bilansu — bez programu MOX zapasy plutonu narastałyby każdego roku proporcjonalnie do mocy przerobowych La Hague.6
Krytyczne oceny programu francuskiego wskazują na kilka problemów. Po pierwsze, ekonomia: koszt paliwa MOX jest wielokrotnie wyższy niż koszt ekwiwalentnego UO2 (różne szacunki podają 3–6-krotny wzrost). W erze niskich cen uranu naturalnego (poniżej 100 USD/lb U₃O₈) cykl zamknięty jest trudny do uzasadnienia czysto ekonomicznie. Po drugie, wypalenie drugiego cyklu: wypalone paliwo MOX można w zasadzie przerobić ponownie, ale nowy pluton ma jeszcze wyższy udział „ciężkich" izotopów (Pu-240, Pu-242) i jest znacznie trudniejszy w użyciu. Dlatego obecnie wypalone zestawy MOX we Francji są uznawane za „odpad kondycjonowany" i planowane do długoterminowego składowania, nie do dalszego przerobu. To oznacza, że korzyść recyklingu jest jednokrotna, nie wielokrotna.4,6
MOX broniowy vs. MOX energetyczny: program PMDA (USA–Rosja)
Osobną kategorią był MOX z plutonu z demontowanej broni jądrowej, realizowany w ramach porozumienia USA–Rosja PMDA (Plutonium Management and Disposition Agreement), podpisanego w 2000 roku. Stany Zjednoczone i Rosja zobowiązały się każda do „unieszkodliwienia" 34 ton plutonu bronnego — przez przekształcenie go w paliwo MOX i spalenie w reaktorach.
W USA projekt Mixed Oxide Fuel Fabrication Facility (MFFF) w SRS w Południowej Karolinie był projektowany na zdolność produkcji 3,5 tHM paliwa MOX rocznie. Projekt napotkał na poważne problemy — koszty wzrosły z planowanych 1,6 mld USD do ponad 7,7 mld USD, a harmonogram przedłużył się wielokrotnie. W 2018 roku rząd USA zawiesił budowę i zdecydował o alternatywnej ścieżce unieszkodliwiania (dilute-and-dispose — rozcieńczanie plutonu i zakopywanie w Waste Isolation Pilot Plant). Rosja z kolei realizuje swój udział przez spalanie plutonu bronnego w reaktorach BN-800 i planowanym BN-1200 — z plutonu wytwarzane jest paliwo dla tych reaktorów w zakładzie Zheleznogorsk. Rosja formalnie zawiesiła wykonanie PMDA w 2016 roku jako element relacji politycznych, choć fizyczny proces dalej postępuje.
Ten epizod dobrze pokazuje, że hasło „spalanie plutonu z broni w cywilnych reaktorach" jest bardziej skomplikowane niż wygląda. Paliwo MOX nie niszczy plutonu — radykalnie zmienia jego wektor izotopowy, czyniąc go mniej przydatnym do prostych zastosowań wojskowych, ale nie unieszkodliwia go jako takiego. Po wypaleniu w reaktorze pluton znajduje się we wypalonym paliwie MOX, skąd teoretycznie można by go odzyskać przerobem chemicznym. Zakopanie wypalonego paliwa w głębokim składowisku geologicznym jest faktycznie o wiele skuteczniejszą barierą proliferacyjną niż samo spalenie w reaktorze.3
Reaktor 3 w Fukushimie: MOX w kontekście wypadku
Spośród sześciu reaktorów Fukushima Daiichi, reaktor numer 3 (760 MWe BWR, General Electric Mark I) był w chwili wypadku załadowany hybrydowym rdzeniem: ok. 1/3 zestawów paliwowych stanowiło MOX (paliwo wyprodukowane przez Melox), pozostałe 2/3 to UO2. Fakt ten był szeroko komentowany w mediach, często z sugestią, że MOX był szczególnie niebezpieczny.
Z technicznego punktu widzenia rozróżnienie to jest drugorzędne dla przebiegu wypadku: scenariusz stopienia rdzenia był napędzany przez zanik chłodzenia w warunkach SBO (station blackout), a nie przez szczególne właściwości materiału paliwowego. Produkty rozszczepienia, które uciekły ze stopionego rdzenia, to głównie Cs-137, I-131 i Sr-90 — te same nuklidy jak w rdzeniu UO2, w podobnych proporcjach. Ewentualna wyższa ilość plutonu i aktynowców mniejszych w inwentarzu rdzenia nr 3 miała marginalne znaczenie dla radiologicznego wpływu na środowisko: uwolnienia z Fukushimy zdominowane były przez gazowe i lotne nuklidy, a ciężkie aktynowce pozostały prawie wyłącznie w obrębie uszkodzonego rdzenia i korytu rdzenia.6
Epizod ten warto jednak odnotować jako ilustrację, że użycie MOX w reaktorach lekkowodnych jest dziś realne i rutynowe w wielu krajach, a publiczna percepcja tego faktu bywa przesadzona.
Przyszłość MOX: reaktory IV generacji i transmutacja
Paliwo MOX jest naturalnym pomostem do reaktorów IV generacji. Szybkie reaktory neutronowe, takie jak projekt europejski ASTRID (Francja, zamrożony w 2019 po ograniczeniu finansowania), rosyjski BN-800 i BN-1200 czy chiński CFR-600, są projektowane pod kątem pełniejszego zamknięcia cyklu aktynowców. W takich reaktorach paliwo MOX z tzw. plutonu reaktorowego może być zaczątkiem stopniowego przechodzenia do cyklu Pu-breeding — bądź do transmutacji aktynowców mniejszych (Np, Am, Cm).
ASTRID był projektowany m.in. po to, by Francja mogła wypalać zapasy oddzielonego plutonu cywilnego szybciej niż pozwalają na to reaktory PWR na MOX. Projekt zakładał rdzeń na 1 500 MWt, paliwo MOX z wypaleniem do 100 GWd/tHM (ponad dwukrotnie wyższe niż w typowych PWR), pracę w zamkniętym cyklu plutonowym. Zawieszenie ASTRID było wyrazem splotu problemów: niskiej ceny uranu, opóźnień technicznych i braku konsensusu politycznego co do dalszego inwestowania. To jeden z bardziej wyrazistych przykładów, jak decyzja o cyklu paliwowym jest spleciona z polityką energetyczną, a nie tylko z techniką.
Niezależnie od ASTRID, zarówno Chiny, jak i Rosja kontynuują aktywne programy szybkich reaktorów powielających z paliwem MOX. Chiński CFR-600 (600 MWe, chłodzony sodem) w Xiapu jest w fazie uruchomienia; rosyjski BN-800 w Biełojarsku pracuje komercyjnie od 2016 roku. Oba są projektowane z myślą o zamkniętym cyklu i wielokrotnym przerobie paliwa.
Trzy przykłady numeryczne
Przykład 1: Zawartość Pu w paliwie MOX dla równoważności energetycznej z UO2
Standardowe paliwo UO2 dla PWR ma wzbogacenie 4,0–4,5% U-235. Zadanie polega na oszacowaniu niezbędnego stężenia plutonu w MOX, by uzyskać tę samą reaktywność wejściową.
W przybliżeniu: efektywny przekrój czynny rozszczepialny dla U-235 w widmie PWR wynosi ok. 400 barnów, a dla Pu-239 ok. 700 barnów. Stosunek jest więc ok. 1,75. Przy stężeniu U-235 = 4,2% równoważna ilość Pu-239 wynosi:
C_Pu ≈ 4,2% / 1,75 ≈ 2,4%
Ale pluton w paliwie MOX nie jest czystym Pu-239 — zawiera ~56% Pu-239, resztę to głównie Pu-240 (absorber), Pu-241 (rozszczepialny) i Pu-242. Uwzględniając udział rozszczepialnych izotopów plutonu na poziomie ok. 65–70%, wymagana całkowita zawartość plutonu w MOX wzrasta do:
C_MOX ≈ 2,4% / 0,67 ≈ 3,6%
Typowe przemysłowe paliwo MOX ma stężenie plutonu od 5% do 12% wagowo — wyższa wartość rekompensuje efekty absorpcji w Pu-240 i uwzględnia zarządzanie wypaleniem przez cały cykl w reaktorze, nie tylko na początku. Obliczenie pokazuje rząd wielkości, a konkretna wartość zależy od projektowanego burnupu i harmonogramu zarządzania rdzeniem.2
Przykład 2: Narastanie Am-241 w czasie
Pu-241 ulega rozpadowi β⁻ do Am-241 z czasem połowicznym T₁/₂ = 14,35 roku (λ = ln2/T₁/₂ ≈ 0,0483 rok⁻¹).
Jeśli w chwili wyjęcia paliwa UO2 z reaktora inwentarz Pu-241 wynosi 2 kg/tHM, to po czasie t = 5 lat (typowy czas między wydobyciem a załadunkiem jako MOX) pozostaje:
m_Pu241(t) = 2 · exp(−0,0483 × 5) ≈ 2 · 0,785 ≈ 1,57 kg/tHM
Oznacza to, że rozpadło się 0,43 kg/tHM Pu-241, zamieniając się w Am-241. Masa 430 g/tHM Am-241 przy czasie połowicznym 432 lata odpowiada aktywności ok. 0,17 TBq/tHM — realna wartość, która wpływa na wymagania osłonowe w zakładzie fabrykacji i jest jednym z powodów, dla których pluton z długim czasem chłodzenia jest trudniejszy w obsłudze.5,6
Przykład 3: Bilans masowy — ile uranu naturalnego oszczędza jeden cykl MOX
Dla reaktora PWR 1 000 MWe o sprawności 33% i zdolności pracy przez 8 000 godzin rocznie wyprodukowane roczne ciepło jądrowe wynosi ok. 24 TWh_t. Przy burnupie 45 GWd/tHM wymagany jest roczny wsad ok. 27 tHM świeżego paliwa.
W cyklu otwartym (czysty UO2 wzbogacony do 4,5%) produkcja 27 tHM paliwa wymaga ok. 200 t uranu naturalnego (uwzględniając sprawność wzbogacania SWU i ogony przy 0,3% U-235).
W cyklu z MOX zakładamy, że 30% wsadu (ok. 8 tHM) to zestawy MOX, zawierające łącznie ok. 0,7 tHM plutonu. Pozostałe 19 tHM to UO2. Wymagana ilość uranu naturalnego spada do ok. 140 t rocznie — oszczędność 60 t/rok, czyli ok. 30%. To szacunkowy rząd wielkości zgodny z danymi WNA i IAEA w analizach cyklu paliwowego. W praktyce oszczędność zależy od stężenia plutonu w MOX, wektora izotopowego i struktury zarządzania rdzeniem.4
Perspektywa polska
Polska rozważa budowę elektrowni jądrowej opartej na reaktorach AP1000 lub EPR (docelowo do 2033–2040). Program paliwowy dla pierwszych bloków prawdopodobnie opierać się będzie na klasycznym cyklu otwartym (UO2 bez przerobu), co jest standardową ścieżką dla krajów wchodzących w energetykę jądrową — w szczególności z uwagi na brak własnej infrastruktury przerobu i fabrykacji paliwa.
Decyzja o ewentualnym włączeniu MOX w przyszłości jest kwestią otwartą. Polska będzie zależna od zagranicznych dostawców paliwa: w przypadku AP1000 głównym dostawcą jest Westinghouse (paliwo produkowane w Columbia, USA), a w przypadku EPR — ORANO i Framatome (Francja). Potencjalna współpraca z Francją mogłaby w długiej perspektywie otworzyć ścieżkę do udziału w programie MOX, jeśli Polska zdecyduje się na reprocessing wypalonego paliwa we Francji w ramach kontraktu usługowego.
Z akademickiego punktu widzenia Polska ma kompetencje w fizyce reaktorów i neutronice (NCBJ, reaktor MARIA) pozwalające na prowadzenie obliczeń i badań dotyczących paliwa MOX, bez konieczności budowania własnej infrastruktury fabrykacyjnej. NCBJ współpracuje z europejską siecią badań paliwowych oraz siecią OECD/NEA, co pozwala na dostęp do eksperymentalnych danych dotyczących zachowania paliwa MOX w warunkach napromieniania.3
Pytania otwarte
Kilka kwestii związanych z MOX pozostaje przedmiotem aktywnej debaty w środowisku naukowym i politycznym:
Ekonomia cyklu zamkniętego w erze taniego uranu. Dopóki uran naturalny kosztuje mniej niż ok. 80–100 USD/lb, reprocessing i MOX są trudne do uzasadnienia ekonomicznie. Czy ta sytuacja zmieni się przy wyczerpywaniu się łatwych złóż lub przy rosnącym popycie ze strony Chin i Indii?
Proliferacyjna waga oddzielonego plutonu. Czy dominujący model, gdzie kilka krajów (USA, Francja, Wielka Brytania, Rosja, Japonia) utrzymuje cywilny reprocessing, jest stabilny z punktu widzenia nierozprzestrzeniania w świecie, w którym rośnie liczba państw z ambicjami jądrowymi?
Drugi i trzeci cykl MOX. Czy technologicznie i ekonomicznie opłacalne będzie ponowne przerobienie wypalonego MOX i wytworzenie paliwa dla reaktorów IV generacji? Doświadczenie europejskie wskazuje, że na razie odpowiedź jest negatywna: wypalone MOX jest traktowane jako odpad końcowy, a nie zasób.
Rola Am-241 jako paliwa. Am-241 narastający z Pu-241 jest kandydatem do paliwa dla reaktorów MSR (Molten Salt Reactor) lub ADS (Accelerator-Driven System). Badania europejskie (projekt MYRRHA w Mol, Belgia) analizują możliwość transmutacji Am i innych aktynowców mniejszych w reaktorach podkrytycznych napędzanych źródłem spallation, co mogłoby zmienić bilans cyklu zamkniętego.
Podsumowanie dydaktyczne
Dla doktoranta zajmującego się energetyką jądrową kluczowe punkty do wyniesienia z tego artykułu są następujące:
- MOX to nie tylko materiał paliwowy, lecz cały cykl technologiczny wymagający reprocessingu chemicznego, fabrykacji z radiologiczną ochroną personelu oraz modyfikacji zarządzania rdzeniem reaktora.
- Fizyka neutronowa paliwa MOX różni się istotnie od UO2: niższe βeff (0,0021 dla Pu-239 vs. 0,0065 dla U-235), wyższe przekroje czynne w epitermiku, silna absorpcja rezonansowa Pu-240. To wymaga osobnego modelowania neutronowego.
- Wektor izotopowy plutonu determinuje jakość paliwa MOX: długi czas chłodzenia i wysokie wypalenie macierzyste oznaczają wyższy udział Pu-240, Pu-242 i Am-241 — komplikując zarówno fizykę rdzenia, jak i obsługę radiologiczną w fabrykacji.
- Program francuski jest jedynym działającym przemysłowym przykładem MOX w skali dużej floty reaktorów — oferuje cenny empiryczny punkt odniesienia dla ocen ekonomicznych, technicznych i proliferacyjnych.
- MOX z plutonu bronnego (program PMDA) pokazuje, że „unieszkodliwianie" plutonu to złożona kwestia: spalenie go w reaktorze zmienia wektor izotopowy, ale nie eliminuje problemu strategicznego — wymagane jest ostatecznie głębokie składowanie geologiczne.
- Perspektywa IV generacji: reaktory szybkie i transmutacja aktynowców mniejszych mogą radykalnie zmienić bilans korzyści MOX. Do tego czasu MOX w reaktorach termicznych jest kompromisem: lepszym niż czyste gromadzenie zapasów plutonu, ale nie rozwiązaniem kompleksowym.1,2,4
Dodatkowe materiały multimedialne
Do tego artykułu nie dodano jeszcze materiałów wideo. Warto wrócić do tej sekcji po znalezieniu materiału dobrze pokazującego przejście od wypalonego paliwa przez przerób do fabrykacji świeżego elementu MOX.
Powiązane kalkulatory i narzędzia
- Inwentarz odpadów — rozkłada wypalone paliwo na grupy nuklidów, ciepło i aktywność po chłodzeniu.
- Bilans cyklu paliwowego — łączy energię, burnup, uran naturalny, ogony i SWU w jednym bilansie materiałowym.
- Proliferacja — łączy bilans materiału, SWU i progi interpretacyjne programu jądrowego.
- Wektor plutonu — pokazuje skład izotopowy plutonu, Pu-241 i narastanie Am-241.
Ćwiczenia praktyczne
Pierwsze ćwiczenie powinno polegać na porównaniu cyklu UO2 i MOX. Należy:
- rozpisać, z czego składa się świeże paliwo w obu przypadkach,
- wskazać, skąd bierze się pluton używany do
MOX, - porównać logistykę produkcji obu rodzajów paliwa,
- wyjaśnić, dlaczego
MOXwymaga wcześniejszego przerobu chemicznego, - sformułować wniosek, które etapy cyklu są energetyczne, a które strategicznie wrażliwe.
Celem ćwiczenia jest pokazanie, że MOX jest nie tylko materiałem paliwowym, ale całym rozszerzonym cyklem technologicznym.
Drugie ćwiczenie powinno dotyczyć fizyki pracy rdzenia. Należy:
- porównać jakościowo udział neutronów opóźnionych dla paliwa uranowego i plutonowego,
- wskazać, jak wpływa to na sterowalność reaktora,
- odnieść to do pojęcia wypalenia paliwa,
- ocenić, dlaczego nie każdy rdzeń można bezpośrednio „podmienić” na pełny
MOX, - wyjaśnić, dlaczego gospodarka paliwowa i kinetyka neutronowa muszą być rozpatrywane razem.
To ćwiczenie ma pokazać, że recykling materiału jądrowego wpływa bezpośrednio na dynamikę samego reaktora.
