Streszczenie

Wyobraź sobie laboratorium, w którym każdy zespół buduje własny wzmacniacz, własny zasilacz, własny licznik i własną obudowę. Nawet jeśli każdy element działa poprawnie osobno, całe stanowisko staje się trudne do utrzymania, kosztowne i prawie nieprzenośne między doświadczeniami.

Standard NIM był odpowiedzią na ten problem. Nie określał, jak ma być zbudowany każdy układ elektroniczny w środku modułu, lecz narzucał wspólną mechanikę, zasilanie, złącza, poziomy sygnałów i zasady współpracy modułów w jednej kasecie. Dzięki temu wzmacniacz, dyskryminator, licznik albo zasilacz wysokiego napięcia mogły stać się klockami aparatury jądrowej, a nie jednorazowymi przyrządami dla jednego eksperymentu.1,2

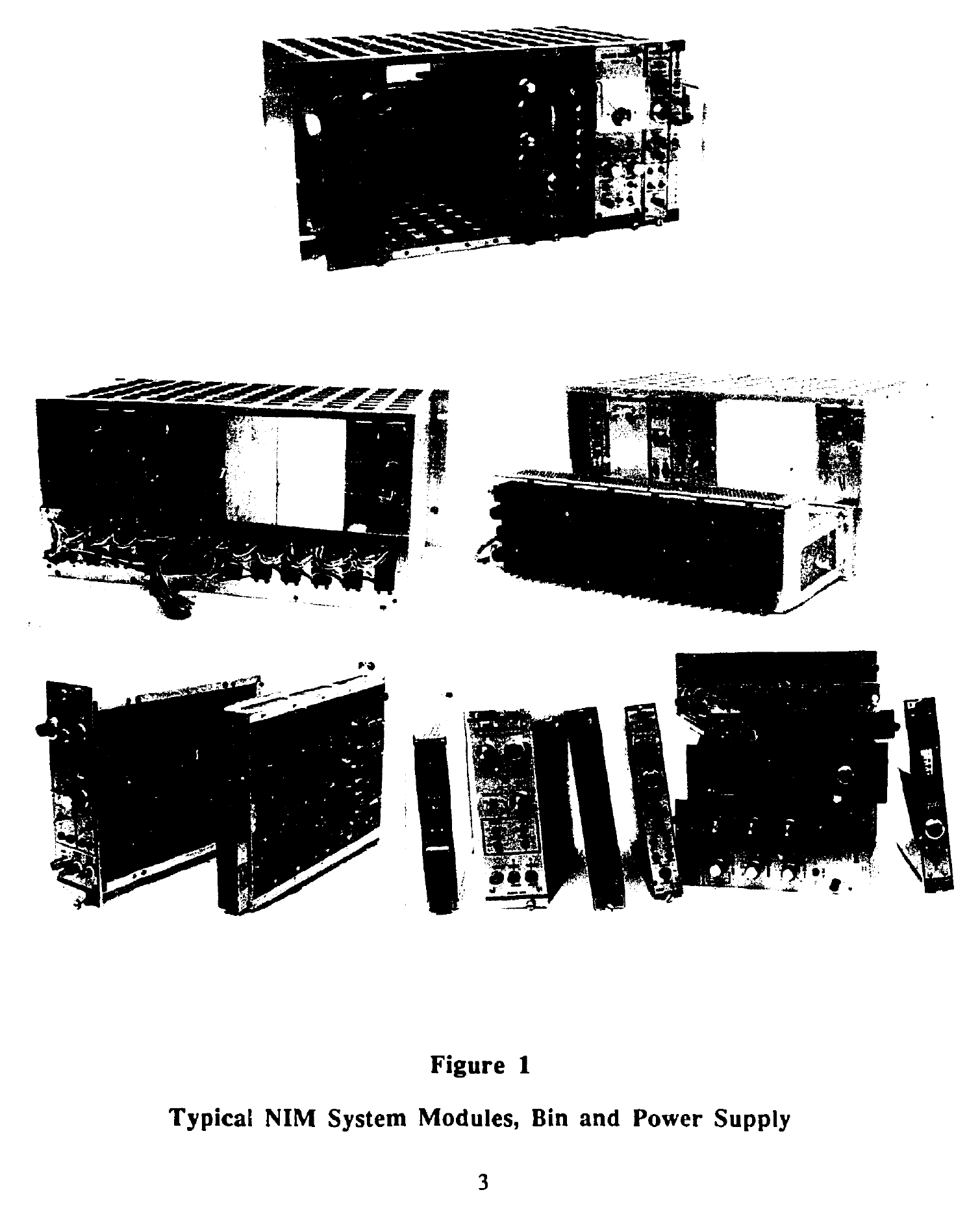

Źródło ilustracji: us-doe-standard-nim-instrumentation-system-1990.pdf, fig. 1, s. 3. Przykładowe moduły, bin i zasilacz NIM pokazują praktyczny sens standardu: użytkownik składa tor z wymiennych bloków, a wspólna mechanika i zasilanie pozwalają przenosić moduły między stanowiskami.
Źródło ilustracji: us-doe-standard-nim-instrumentation-system-1990.pdf, fig. 1, s. 3. Przykładowe moduły, bin i zasilacz NIM pokazują praktyczny sens standardu: użytkownik składa tor z wymiennych bloków, a wspólna mechanika i zasilanie pozwalają przenosić moduły między stanowiskami.
W przykładowym torze NIM wzmacniacz przekazuje sygnał analogowy do dyskryminatora, a ten logiczny do licznika. Kaseta dostarcza wspólne zasilanie; zgodność obejmuje także mechanikę, odniesienie i ekran oraz dokumentację konkretnych modułów.
W przykładowym torze NIM wzmacniacz przekazuje sygnał analogowy do dyskryminatora, a ten logiczny do licznika. Kaseta dostarcza wspólne zasilanie; zgodność obejmuje także mechanikę, odniesienie i ekran oraz dokumentację konkretnych modułów.

Rozszerzenie tematu

Historia powstania standardu NIM — od chaosu do unifikacji

Standard NIM (Nuclear Instrumentation Module) wyrósł z kryzysu komunikacyjnego, który dotknął fizykę jądrową w połowie XX wieku. Lata 50. to era gwałtownej ekspansji laboratoriów jądrowych — Projekt Manhattan nauczył fizyków, że wielkie eksperymenty wymagają wielkich zespołów i skomplikowanej aparatury. Laboratoria takie jak Brookhaven National Laboratory (BNL), Oak Ridge National Laboratory (ORNL), Lawrence Berkeley National Laboratory (LBNL) czy Argonne National Laboratory (ANL) budowały własne stanowiska pomiarowe, każde z własnymi standardami mechanicznymi i elektrycznymi.

Problem był praktyczny: jeśli ORNL opracował doskonały wzmacniacz kształtujący, a BNL chciał z niego skorzystać, trzeba było przerysowywać lub przeprojektowywać obudowę, zasilanie i złącza. Naukowiec, który zmieniał laboratorium, musiał zostawiać sprzęt — albo spędzać miesiące na adaptacji. Każde laboratorium miało własne „standardy", które były de facto niestandardowe.1,2

Inicjatywa standaryzacyjna pojawiła się w Atomic Energy Commission (AEC) — agencji rządowej USA odpowiedzialnej za program jądrowy cywilny i militarny. W 1963 roku AEC zleciła National Bureau of Standards (NBS, dziś NIST) opracowanie jednolitego formatu dla elektroniki jądrowej. Louis Costrell z NBS objął przewodnictwo komitetu standaryzacyjnego. W skład komitetu weszli reprezentanci czternastu laboratoriów narodowych, przemysłu i uczelni.

Pracę komitetu ułatwiło to, że większość uczestników miała już podobne intuicje co do pożądanego formatu: moduły powinny mieć standardową wysokość i głębokość (bo kasy szafowe już istniały), zasilanie powinno być dostarczone przez bin (kaskadę), a sygnały powinny biegać kablami z przedniego panelu (co daje widoczność toru pomiarowego). Sporne były napięcia zasilające, rozmiary złączy i logika sygnałów. Pierwsza wersja specyfikacji NIM ukazała się w 1964 roku, a do 1967 roku opublikowano podstawową normę DOE/ER-0004 (aktualizowaną do 1990 r. jako TID-20893).1,2

Specyfikacja mechaniczna i elektryczna: co naprawdę definiuje NIM

Moduł NIM ma 8,75 cala (222,25 mm) wysokości — wymiar wyznaczony przez rozmiar standardowego bin-a (kasety) do montażu w rack-u 19" lub 24". Szerokość modułu wyrażana jest w jednostkach (1 jednostka = 0,8425 cala = 21,40 mm). Typowy bin ma przestrzeń na 12 jednostek (pełny slot) i kilka modułów szerszych (podwójnych lub potrójnych). Głębokość modułu nie była ściśle wystandaryzowana, co czasem prowadziło do problemów z dopasowaniem głębokich modułów do płytkich binów.

Złącze tylne modułu (Amphenol Series 9D, 44-pinowe) służy wyłącznie do dystrybucji zasilania i jednego specjalnego sygnału (napięcie ±6V, ±12V, ±24V, masa analogowa, masa logiczna, linia rezerwowa). Sygnały pomiarowe nigdy nie przechodzą przez złącze tylne w standardowym NIM — są wyprowadzone na przedni panel BNC, LEMO 00 lub podobnymi złączami koncentrycznymi.1

Zasilanie ma pięć linii napięciowych: +6V (główne zasilanie logiki TTL i liniowej), -6V (symetryczne dla układów analogowych), +12V (do lamp, rejestratorów i HV wstępnych), -12V (symetria) oraz +24V (dla starszych układów i HV auxiliary). Prąd dostępny na każdej linii zależy od zasilacza: typowe binowe zasilacze dostarczają 4–8 A na linię ±6V i mniej na liniach ±12V/+24V. Jakość regulacji jest kluczowa — dla wzmacniaczy liniowych tętnienie zasilania ≤0,5 mV peak-to-peak jest wymaganiem praktycznym.

Sygnały NIM Logic (NIL) to dyskretna logika impulsowa standardu NIM: logiczne „0" odpowiada prądowi −1,5 mA (napięcie bliskie 0 V na 50 Ω obciążeniu), logiczne „1" odpowiada prądowi +12 mA (+0,6 V na 50 Ω) lub −12 mA (−0,6 V). Polarność „ujemna" (ujemny impuls = logiczne 1) jest historyczną konwencją — detektory scyntylacyjne dawały ujemne impulsy z fotokatody fotopowielacza. Sygnały analogowe (wyjścia wzmacniacza kształtującego) mają amplitudy 0–10 V (unipolarne) lub −5 do +5 V (bipolarne) na 93 Ω lub 50 Ω impedancji wyjściowej.3

Zajętość standardowej kasety NIM i obciążenie jej zasilacza to odrębne bilanse. W przykładzie trzy moduły zajmują cztery z dwunastu szerokości, lecz ich łączny pobór z +12 V przekracza przyjęty limit tej szyny. Prądy sumuje się dla każdej szyny osobno; zapas na innej szynie go nie zastępuje. Wartości modułów i limitów są dydaktyczne, a obliczona moc nie oznacza dopuszczenia zestawu do pracy.
Zajętość standardowej kasety NIM i obciążenie jej zasilacza to odrębne bilanse. W przykładzie trzy moduły zajmują cztery z dwunastu szerokości, lecz ich łączny pobór z +12 V przekracza przyjęty limit tej szyny. Prądy sumuje się dla każdej szyny osobno; zapas na innej szynie go nie zastępuje. Wartości modułów i limitów są dydaktyczne, a obliczona moc nie oznacza dopuszczenia zestawu do pracy.
W szybkiej logice NIM stan 1 jest kodowany ujemnym impulsem. Prąd wyjścia przelicza się na napięcie dla wskazanego obciążenia 50 Ω, a zakresy odpowiedzi wejścia są odrębną częścią specyfikacji. Wykres porównuje te przedziały według raportu DOE z 1990 roku; nie określają one jednego uniwersalnego progu przełączania ani granic napięć bezpiecznych dla urządzenia. Przykładowy przebieg czasowy jest schematem.
W szybkiej logice NIM stan 1 jest kodowany ujemnym impulsem. Prąd wyjścia przelicza się na napięcie dla wskazanego obciążenia 50 Ω, a zakresy odpowiedzi wejścia są odrębną częścią specyfikacji. Wykres porównuje te przedziały według raportu DOE z 1990 roku; nie określają one jednego uniwersalnego progu przełączania ani granic napięć bezpiecznych dla urządzenia. Przykładowy przebieg czasowy jest schematem.

Fizyczny tor pomiarowy NIM — od detektora do liczby

Zrozumienie NIM wymaga prześledzenia typowego toru pomiarowego. Weźmy prosty tor scyntylacyjny dla spektrometrii gamma:

Krok 1 — Detektor i fotopowielacz: Kryształ NaI:Tl absorbuje foton gamma i emituje scyntylację (ok. 40 fotonów/keV przy 662 keV dla Cs-137). Fotopowielacz (PMT) wzmacnia sygnał do impulsu ładunkowego na anodzie: Q ≈ 30-100 pC dla typowego impulsu 662 keV. Czas narastania impulsu PMT: 1–10 ns.

Krok 2 — Przedwzmacniacz (Preamplifier, PreAmp): Przekształca impuls ładunkowy z PMT w impuls napięciowy. Dwa typy: woltowy (odwrotny: wejście impedancyjne, wzmocnienie transimpedancyjne ≈ 100 mV/MeV) i ładunkowy (CSP: Charge Sensitive Preamplifier). Czas wyjścia CSP: eksponencjalny rozpad z τ = RC ≈ 50–200 µs, amplituda ≈ 0,1–5 V. PreAmp umieszczany jest jak najbliżej detektora, bo kabel wydłuża czas narastania i zwiększa szum.

Krok 3 — Wzmacniacz kształtujący (Shaping Amplifier): Wzmacnia i kształtuje puls. Kształtowanie: filtr Gaussowski (differentiation + n-krotna integracja) zamienia długi eksponencjalny puls CSP w krótki Gaussowski puls o czasie peaking time τ_p ≈ 0,5–10 µs. To balans między szumem elektronicznym (krótkie τ_p preferuje szum szeregowy) a ładunkiem całkowitym (długie τ_p preferuje odbiór całego ładunku z powolnych detektorów). Wzmocnienie: 0–200× (z pokrętłem coarse/fine), wyjście 0–10 V unipolar lub ±5 V bipolar.

Krok 4 — Analizator Amplitudy (SCA lub MCA): Jednokanałowy analizator amplitudy (SCA) daje impuls logiczny gdy wejście mieści się w oknie [E_min, E_max]. Wielokanałowy analizator amplitudy (MCA) digitalizuje amplitude i zapisuje histogram energii — widmo jądrowe. Typowy MCA 8192 lub 16384 kanałów.

Krok 5 — Skaler lub Licznik (Scaler/Counter): Zlicza impulsy logiczne z SCA lub bramy koincydencji. Typowy scaler: 8 niezależnych kanałów, 32-bitowy licznik, wejście NIM lub TTL.

Ten łańcuch — PreAmp → Shaping Amp → SCA/MCA → Scaler — jest historycznym wzorcem NIM i do dziś jest używany w laboratoriach akademickich, służbach inspekcji nuklearnej i placówkach medycznych.3

Analizator jednokanałowy SCA wybiera impulsy według amplitudy szczytu i przekazuje decyzje logiczne do licznika. Analizator wielokanałowy MCA przypisuje amplitudy do przedziałów własnego histogramu. W przykładzie cztery impulsy dają dwa zliczenia w oknie SCA i cztery w całym histogramie MCA. Te wyniki dotyczą innych selekcji; gruby histogram nie pozwala odtworzyć dowolnej granicy okna. Rozgałęzienie porównuje funkcje i nie jest schematem okablowania.
Analizator jednokanałowy SCA wybiera impulsy według amplitudy szczytu i przekazuje decyzje logiczne do licznika. Analizator wielokanałowy MCA przypisuje amplitudy do przedziałów własnego histogramu. W przykładzie cztery impulsy dają dwa zliczenia w oknie SCA i cztery w całym histogramie MCA. Te wyniki dotyczą innych selekcji; gruby histogram nie pozwala odtworzyć dowolnej granicy okna. Rozgałęzienie porównuje funkcje i nie jest schematem okablowania.

NIM versus inne standardy: CAMAC, VME, FASTBUS, PXI, cyfrowe digitizery

NIM był rewolucją, ale miał ograniczenia: brak magistrali danych, brak sterowania komputerowego, brak synchronizacji modułów przez czas wirtualny. CAMAC (Computer Automated Measurement And Control, 1969) rozwiązał te problemy: wprowadził magistralę danych 24-bitową i adresowanie modułów przez crate controller z interfejsem komputerowym. CAMAC był droższą, bardziej złożoną odpowiedzią na rosnącą potrzebę akwizycji danych komputerowej.

W latach 80. i 90. VMEbus (Versa Module Europa, 1981) stał się dominującym standardem dla szybkich systemów akwizycji — szeroka magistrala, zdolna do transferów 80 MB/s (VME64×). VME dominował w eksperymentach akceleratorowych (CERN LEP, Tevatron, RHIC). Równolegle FASTBUS (1985) obsługiwał jeszcze wyższe prędkości w środowiskach wysokiej intensywności zliczeń.

W ostatnich dwudziestu latach cyfrowe digitizery i systemy FADC (Flash ADC) zastąpiły klasyczny łańcuch NIM/CAMAC w wielu aplikacjach. Nowoczesny FADC próbkuje sygnał z detektora bezpośrednio z częstotliwością 250 MHz – 5 GHz i stosuje cyfrowe formowanie pulsów (Digital Pulse Processing, DPP) w firmware FPGA. Eliminuje to wzmacniacz kształtujący, SCA i fizyczne kable — cały łańcuch dzieje się algorytmicznie.

Mimo to NIM przetrwał. Przyczyny: niezwykła prostota, niezawodność, doskonała izolacja sygnałów (każdy kabel to osobna ścieżka — łatwo debugować), kompatybilność ze starą aparaturą, niski koszt. W 2024 roku wciąż produkowane są nowe moduły NIM przez wiodących producentów: ORTEC (nowe modele wzmacniaczy i SCA), CAEN (moduły logiczne NIM-to-TTL), Mesytec i STRUCK dla specjalistycznych zastosowań.1,2

Precyzja czasu i koincydencje w systemach NIM

Jedną z najważniejszych funkcji NIM jest obsługa pomiarów koincydencyjnych — sytuacji, gdy interesują nas zdarzenia rejestrowane jednocześnie (lub w krótkim oknie czasowym) przez dwa lub więcej detektory. Przykłady:

  • Pomiar kąta emisji γ-γ w annihilacji pozytronowej (PET): dwa fotony 511 keV emitowane back-to-back w czasie <1 ns
  • Pomiar korelacji kątowych γ-γ: kaskada gamma w jądrze z dwoma następującymi po sobie fotonami
  • Teleskopy cząstek naładowanych: cząstka musi trafić w dwa detektory w linii (koincydencja) a nie odrzucona (antykoincydencja z weto)
  • Pomiary czasu przelotu (TOF): czas między sygnałem z „start" (np. impuls z akceleratora) a sygnałem z detektora docelowego

Do realizacji tych pomiarów NIM oferuje wyspecjalizowane moduły: Discriminator (SCA lub CFD — Constant Fraction Discriminator) do precyzyjnego czasowania, Time-to-Amplitude Converter (TAC lub TDC) do pomiaru odstępów czasowych, Coincidence Unit (AND, OR, veto) do logiki koincydencji, Gate Generator (GG) do generowania bramek logicznych.

Precyzja czasowa (timing resolution) jest kluczowym parametrem. Klasyczny discriminator progowy (Leading Edge) daje timing resolution ∼1–5 ns (walk error od amplitudy sygnału). Constant Fraction Discriminator (CFD) daje ∼100–300 ps dla szybkich scyntylatorów (BaF₂, LSO, CsI). Specjalistyczne układy z kwarcem odniesienia i interpolacją cyfrową osiągają <10 ps.3

Impedancja 50 Ω jako fundament integralności sygnałów

Standard NIM przyjmuje 50 Ω jako impedancję charakterystyczną transmisji sygnałów. Ta decyzja, podjęta w 1964 roku, wynikała z kompromisu: 50 Ω daje niskie odbicia, akceptowalne tłumienie i pasuje do komercyjnych kabli koaksjalnych (RG-58). Dla porównania, kable antenowe telewizyjne (75 Ω) mają niższe tłumienie dla RF, ale gorzej pasują do niskoimpedancyjnych wzmacniaczy elektronicznych. Kabel 50 Ω RG-58 ma tłumienie ∼8 dB/30 m przy 100 MHz — wystarczające dla typowych długości kabli laboratoryjnych (<10 m).

Zakończenie (termination) kabla rezystorem 50 Ω jest kluczowe: bez terminatora sygnał odbija się od końca kabla i powraca do źródła, powodując „echo" — duplikat impulsu po czasie 2L/c (L = długość kabla). Dla kabla 1 m: echo po 10 ns. Przy typowym odstępie między wydarzeniami jądrowymi ∼10 µs – 1 ms echo jest nieistotne, ale przy szybkiej logice koincydencyjnej (okno 20 ns) może tworzyć fałszywe zdarzenia.

Standard NIM wymaga, aby moduły wyjściowe miały impedancję wyjściową 50 Ω lub były zdolne do sterowania 50 Ω bez saturacji. Moduły wejściowe powinny mieć wejście 50 Ω zakończone rezystorem lub impedancję wejściową ≥10 kΩ (dla sygnałów analogowych). Ta inkompatybilność — wysokoimpedancyjne wejścia wzmacniacza vs. 50 Ω kabel — jest powodem stosowania kabli ekranowanych zamiast kabli koaksjalnych dla sygnałów wolnych (mniej niż 10 MHz).3

Na końcu linii napięcie i prąd wynikają z nałożenia fali padającej i odbitej. Własny model źródła Thevenina z dopasowaną rezystancją rozróżnia amplitudę źródła, falę wysłaną i napięcie obciążenia. Rozwarcie podwaja napięcie na końcu względem fali padającej, a odbicie wraca do początku po 2L/v. Trzy przebiegi pokazują różne miejsca obserwacji jednego impulsu; model nie jest specyfikacją każdego wyjścia NIM, a echo nie musi automatycznie powodować dodatkowego zliczenia.
Na końcu linii napięcie i prąd wynikają z nałożenia fali padającej i odbitej. Własny model źródła Thevenina z dopasowaną rezystancją rozróżnia amplitudę źródła, falę wysłaną i napięcie obciążenia. Rozwarcie podwaja napięcie na końcu względem fali padającej, a odbicie wraca do początku po 2L/v. Trzy przebiegi pokazują różne miejsca obserwacji jednego impulsu; model nie jest specyfikacją każdego wyjścia NIM, a echo nie musi automatycznie powodować dodatkowego zliczenia.

Szum elektroniczny w torach NIM — źródła i minimalizacja

Osiąganie najlepszej rozdzielczości energetycznej w spektrometrii wymaga głębokiego rozumienia szumów elektronicznych. Trzy główne źródła:

Szum serii (series noise, EN): generowany przez rezystancję wejściową wzmacniacza i rezystancję biasowania. Maleje z pierwiastkiem czasu formowania ($\sigma_N \propto \tau^{-1/2}$). Dominuje dla krótkich czasów formowania (<1 µs). Dla detektorów SSD (Silicon Strip Detector) szum serii jest kluczowy i wymaga schładzania detektora i elektroniki.

Szum równoległy (parallel noise, IN): generowany przez prąd nieszczelności detektora i prąd biasowania. Rośnie z pierwiastkiem czasu formowania ($\sigma_N \propto \tau^{1/2}$). Dominuje dla długich czasów formowania (>10 µs). Dla detektorów HPGe w temperaturze ciekłego azotu prąd nieszczelności jest znikomy (<1 pA), co pozwala stosować długie czasy i osiągać wybitną rozdzielczość energetyczną (<1 keV FWHM dla Cs-137).

Szum 1/f (flicker noise): od siatki wejściowego JFET lub MOSFET. Niezależny od czasu formowania (stały dla f < 1 kHz). Minimalizowany przez selekcję komponentów i chłodzenie.

Optymalne formowanie minimalizuje sumę kwadratów szumów: $\sigma_{total}^2 = \sigma_{series}^2 + \sigma_{parallel}^2 + \sigma_{1/f}^2$. Optymalne $\tau_{opt} = \sqrt{E_N/I_N}$, gdzie $E_N$ i $I_N$ to spektralne gęstości szumów serii i równoległych. Typowe $\tau_{opt}$: dla NaI:Tl/PMT ∼0,5–2 µs; dla HPGe ∼6–20 µs; dla detektora Si ∼0,5–10 µs w zależności od temperatury.3

W modelu niezależnych szumów przy stałym kształcie filtru wydłużanie czasu formowania zmniejsza szeregowy wkład napięciowy, a zwiększa równoległy wkład prądowy. Sumowanie ich wariancji wraz z przyjętym wkładem 1/f daje minimum, w którym dwa białe wkłady są równe. Własny przykład znormalizowany rozróżnia wariancję i RMS; minimum samego szumu nie uwzględnia wszystkich ograniczeń rzeczywistego toru ani nie wyznacza uniwersalnej nastawy czasu.
W modelu niezależnych szumów przy stałym kształcie filtru wydłużanie czasu formowania zmniejsza szeregowy wkład napięciowy, a zwiększa równoległy wkład prądowy. Sumowanie ich wariancji wraz z przyjętym wkładem 1/f daje minimum, w którym dwa białe wkłady są równe. Własny przykład znormalizowany rozróżnia wariancję i RMS; minimum samego szumu nie uwzględnia wszystkich ograniczeń rzeczywistego toru ani nie wyznacza uniwersalnej nastawy czasu.

NIM w praktyce dydaktycznej — co student powinien wiedzieć

Laboratorium NIM jest idealnym środowiskiem edukacyjnym z kilku powodów. Po pierwsze, modularność pozwala na budowanie torów stopniowo — można zacząć od samego wzmacniacza i MCA, a potem dodawać koincydencje, bramki i logikę. Po drugie, sygnały na przednich panelach są dostępne do pomiarów oscyloskopem — student widzi, jak zmienia się kształt impulsu przechodzącego przez różne moduły. Po trzecie, awaria jednego modułu nie niszczy całego toru — można go podmienić lub obejść.

Typowe eksperymenty dydaktyczne z NIM:

  1. Kalibracja spektrometru gamma (NaI lub HPGe) na znanych liniach energetycznych (241Am/59,5 keV, 137Cs/662 keV, 60Co/1173+1332 keV). Pomiar FWHM w funkcji energii.
  2. Koincydencja β-γ: detektor plastikowy na elektrony bety, detektor NaI:Tl na gammy. Okno koincydencji vs. przypadkowe koincydencje.
  3. Pomiar czasu życia izomeru metastabilnego (np. 137mBa z generatora 137Cs): wypełnianie i rozpad z wyraźnym T½.
  4. Spektroskopia α z Si SSD i preparatem 241Am+239Pu: efekt grubości warstwy martwej detektora na rozdzielczość energetyczną.

Każdy z tych eksperymentów uczy nie tylko fizyki jądrowej, ale też metody pomiarowej: kalibracji, poprawek tła, statystyki, doboru parametrów elektronicznych.1,3

Digitalizacja i cyfrowe formowanie pulsów — jak NIM przekształca się w przyszłość

Cyfrowe systemy DPP (Digital Pulse Processing) zastępują klasyczny łańcuch NIM/CAMAC w coraz większej liczbie zastosowań. Zamiast analogowych układów scalających (CR–RC shapers), DPP próbkuje surowy wyjściowy sygnał CSP bezpośrednio z ADC 14–16 bitów przy 250 MHz, a następnie realizuje cyfrowo:

  • Formowanie trapezoidalne lub Gaussowskie pulsów w algorytmie FPGA
  • Detekcję piku i pomiar amplitudy z interpolacją subpróbkową (<1 LSB rozdzielczość)
  • Odrzucanie pile-up (nałożeń impulsów): detekcja nakładania i odrzucenie obu
  • Pomiar czasu z rozdzielczością wynikającą z częstotliwości próbkowania i interpolacji (sub-nanosekunda)
  • Komunikację przez USB, Ethernet lub PCIe

Producenci jak CAEN (N6725, DT5725), Mesytec (MDPP-16), Xilinx-based płytki TRIUMPH oferują kompletne cyfrowe akwizycje. CAEN DT5780 obsługuje nawet dwa kanały DPP-PSD (pulse shape discrimination) — cyfrowe odróżnianie n/γ na podstawie kształtu pulsu.

Mimo postępu cyfrowego, NIM zachowuje specjalne miejsce w systemach wymagających ultra-niskiego szumu (specjalistyczne detektory), testach bench-level (wygodny format), aplikacjach portabilnych (zasilacz bateryjny + bin = kompletne stanowisko terenowe) i jako platforma edukacyjna (widoczność toru pomiarowego).2,3

Cyfrowe przetwarzanie impulsów przesuwa formowanie za wcześniejsze próbkowanie ADC, zachowując detektor, przedwzmacniacz i analogowe wejście. Własny przykład różnicy dwóch średnich pokazuje zamianę skoku o wysokości 4 jednostek umownych na krótki impuls i usunięcie stałej bazy. Próbki opisujące jeden impuls nie są osobnymi zdarzeniami histogramu. Przykładowe architektury porównują funkcje; szum, pasmo, zakres wejścia i nakładanie impulsów nadal ograniczają rzeczywisty wynik.
Cyfrowe przetwarzanie impulsów przesuwa formowanie za wcześniejsze próbkowanie ADC, zachowując detektor, przedwzmacniacz i analogowe wejście. Własny przykład różnicy dwóch średnich pokazuje zamianę skoku o wysokości 4 jednostek umownych na krótki impuls i usunięcie stałej bazy. Próbki opisujące jeden impuls nie są osobnymi zdarzeniami histogramu. Przykładowe architektury porównują funkcje; szum, pasmo, zakres wejścia i nakładanie impulsów nadal ograniczają rzeczywisty wynik.

Dyskryminator stałofrakcyjny (CFD) — precyzja czasowania

Jednym z kluczowych modułów NIM jest Constant Fraction Discriminator (CFD). Klasyczny discriminator progowy (Leading Edge, LE) uruchamia się gdy sygnał przekracza nastawiony próg napięciowy. Problem: czas przekroczenia progu zależy od amplitudy impulsu — wyższy impuls przekracza próg wcześniej (Amplitude Walk). Dla typowego wzmacniacza i detektora scyntylacyjnego, amplitude walk powoduje zmienność czasu wyzwalania ∼1–5 ns w funkcji energii.

CFD rozwiązuje problem przez przetworzenie sygnału wejściowego: tworzy sygnał o stałej frakcji (np. 20%) amplitudy, który jest niezależny od całkowitej amplitudy. Technicznie: sygnał jest dzielony, jedna gałąź jest opóźniana o czas τ (np. 5–15 ns), a druga jest skalowana i odwrócona. Zero-crossing sumy tych gałęzi wyznacza moment wyzwalania — niezależny od amplitudy. CFD osiąga timing resolution ∼100–300 ps dla szybkich scyntylatorów (BaF₂, LSO) i ∼500 ps–2 ns dla NaI:Tl.

CFD jest niezbędny w pomiarach PET (Positron Emission Tomography), w spektroskopii korelacji czasowych (TDCR), w pomiarach czasu życia atomów i cząstek w stanach wzbudzonych. W laboratorium dydaktycznym CFD pokazuje student zasadę kompromisu między rozdzielczością czasową a poziomem szumów (zbyt niski próg powoduje nadmierną liczbę wyzwoleń szumowych, zbyt wysoki — konieczność wyższej amplitudy sygnału).

Przy stałym progu większa amplituda może przesuwać chwilę przekroczenia mimo wspólnego początku impulsu. W idealnym przekształceniu CFD czynnik skali amplitudy znika z równania właściwego przejścia przez zero, gdy zachowany jest kształt sygnału. Ogólne zmiany kształtu i szum nadal wpływają na pomiar; lokalna wrażliwość czasowa zależy od nachylenia sygnału po przekształceniu. Liczbowy fragment narastania jest własnym modelem, a przebiegi CFD są jakościowe.
Przy stałym progu większa amplituda może przesuwać chwilę przekroczenia mimo wspólnego początku impulsu. W idealnym przekształceniu CFD czynnik skali amplitudy znika z równania właściwego przejścia przez zero, gdy zachowany jest kształt sygnału. Ogólne zmiany kształtu i szum nadal wpływają na pomiar; lokalna wrażliwość czasowa zależy od nachylenia sygnału po przekształceniu. Liczbowy fragment narastania jest własnym modelem, a przebiegi CFD są jakościowe.

Bramkowanie i koincydencja: logika systemu NIM

System NIM jest kompletnym językiem logiki czasowej dla eksperymentu fizyki jądrowej. Bramkowanie (gating) polega na tym, że sygnał logiczny w jednym module otwiera lub zamyka możliwość przetwarzania sygnałów w innym module. Przykłady:

  • Linear Gate: sygnał analogowy (np. z wzmacniacza) jest przepuszczany do MCA tylko gdy aktywna jest bramka logiczna (np. sygnał koincydencji z innego detektora).
  • Busy Signal: moduł zajęty przetwarzaniem blokuje wejście do układu drabinkowego (inhibit lub veto) zapobiegając pile-up.
  • Trigger Logic: zewnętrzny sygnał wyzwalający (np. z taktowania akceleratora lub wiązki jonów) otwiera okno akwizycji.

Te funkcje są realizowane przez moduły logiczne NIM (OR, AND, NOT, flipflopy, one-shot = monostable multivibrator). Każdy moduł logiczny ma wejścia i wyjścia NIM Logic Level — prąd sterowany, 50 Ω. Szerokość impulsu wyjściowego jest nastawiana (nastawny one-shot), co pozwala na definiowanie okna bramki.3

W idealnym modelu logiki stany wejść wyznaczają przecięcie AND, sumę OR oraz wynik koincydencji po uwzględnieniu veto. Dwa wspólne przedziały aktywności dają tu tylko jeden przedział zaakceptowany, ponieważ drugi pokrywa blokada. Wykresy pokazują stany logiczne, a nie napięcia NIM; pominięto opóźnienia i ponowne formowanie impulsów. Rzeczywiste wyjście uformowane może mieć inną szerokość niż czas spełnienia funkcji, a sama zbieżność czasowa nie dowodzi wspólnego pochodzenia zdarzeń.
W idealnym modelu logiki stany wejść wyznaczają przecięcie AND, sumę OR oraz wynik koincydencji po uwzględnieniu veto. Dwa wspólne przedziały aktywności dają tu tylko jeden przedział zaakceptowany, ponieważ drugi pokrywa blokada. Wykresy pokazują stany logiczne, a nie napięcia NIM; pominięto opóźnienia i ponowne formowanie impulsów. Rzeczywiste wyjście uformowane może mieć inną szerokość niż czas spełnienia funkcji, a sama zbieżność czasowa nie dowodzi wspólnego pochodzenia zdarzeń.

NIM w ochronie radiologicznej i kontroli MAEA

Standardy NIM znalazły zastosowanie daleko poza laboratoriami badawczymi. Przenośne systemy spektrometrii gamma dla ochrony radiologicznej (Radiation Portal Monitors, Personal Radiation Detectors, RIID — Radioisotope Identification Devices) często korzystają z tych samych zasad elektronicznych, choć w coraz mniejszym stopniu z fizycznych złączy NIM. Ważniejsza jest filozofia: detektor + wzmacniacz + analizator widma jako spójny system metrologiczny z kalibrowalną odpowiedzią energetyczną.

MAEA (Międzynarodowa Agencja Energii Atomowej) promuje standaryzację w laboratoriach jądrowych krajów rozwijających się poprzez materiały edukacyjne i szkolenia IAEA-TECDOC. Standardy NIM i CAMAC są opisane w IAEA-TECDOC-620 (Nuclear Electronics Laboratory Manual), który jest używany jako podręcznik w kursach instytutu IAEA w Trieste (ICTP/IAEA Workshops on Nuclear Instrumentation). Polska jako strona NPT i współpracownik MAEA korzysta z tych standardów w akredytowanych laboratoriach kalibracji.1

Szczególną rolą NIM w ochronie radiologicznej jest detekcja i identyfikacja materiałów jądrowych dla safeguards MAEA (weryfikacja deklarowanych materiałów jądrowych). Techniki High Purity Germanium (HPGe) gamma spectroscopy, 4πβγ coincidence counting i neutron coincidence counting (dla plutonu) używają precyzyjnej elektroniki NIM-klasy. Przenośne systemy HPGe (ORTEC Detective, FLIR/Bertan IntelliGENIUS) dziś integrują klasyczne elektroniczne funkcje NIM (zasilanie HV, wzmocnienie, digitalizacja) w jednym kompaktowym module, ale ich charakterystyki metrologiczne są bezpośrednim dziedzictwem pół wieku rozwoju NIM.

Rola NIM w polskich laboratoriach akademickich i badawczych

W Polsce laboratoria fizyki jądrowej wyposażone w systemy NIM funkcjonują na wielu uczelniach i instytutach. Instytut Fizyki Jądrowej PAN (IFJ PAN w Krakowie) posiada spektrometry HPGe klasy badawczej używane m.in. do analizy aktywacyjnej i pomiarów przekrojów czynnych. Narodowe Centrum Badań Jądrowych (NCBJ, Świerk k. Warszawy) eksploatuje laboratorium spektrometrii alfa i gamma dla celów środowiskowych i badawczych. Zakłady Fizyki Jądrowej AGH, UW i UJ prowadzą pracownie dydaktyczne z klasycznym zestawem NIM.

Dla doktoranta fizyki jądrowej w Polsce NIM jest często pierwszym środowiskiem aparaturowym, w którym pracuje z „prawdziwą" elektroniką detektorów. Umiejętność konfiguracji toru NIM — od doboru czasu formowania, przez nastawianie progu SCA, po kalibrację MCA — jest praktyczną kompetencją cenioną zarówno w akademickich laboratoriach jak i w przemyśle i instytucjach dozoru jądrowego (PAA — Państwowa Agencja Atomistyki).2

Ćwiczenia dla doktorantów: analiza i optymalizacja toru NIM

Ćwiczenie 1 — Szum i czas formowania: Używając detektora HPGe i dostępnego wzmacniacza spektroskopowego, zmierz rozdzielczość energetyczną (FWHM) linii 137Cs 662 keV w funkcji czasu formowania (peaking time 1, 3, 6, 10, 20 µs). Nanieś wyniki na wykres i zidentyfikuj minimum. Wyjaśnij, dlaczego minimum leży tam gdzie leży na podstawie bilansu szumów serii i równoległych.

Ćwiczenie 2 — Leading Edge vs CFD: Używając szybkiego scyntylatora (NaI lub BC-408 plastik) i źródła 22Na (anihilacja 511 keV), porównaj rozdzielczość czasową (FWHM rozkładu opóźnień, TAC) uzyskaną z Leading Edge Discriminatorem i CFD. Wyjaśnij różnicę. Jak zależy ona od progu LE?

Ćwiczenie 3 — Kalibracja MCA: Używając źródeł kalibracyjnych 241Am (59,5 keV), 137Cs (662 keV), 60Co (1173 + 1332 keV), wyznacz krzywą kalibracyjną kanał–energia. Sprawdź liniowość. Oblicz rozdzielczość energetyczną procentową dla każdej linii. Co mówi o układzie scyntylacyjnym zmienność rozdzielczości z energią?

Ćwiczenie 4 — Pile-up i poprawka martwy czas: Używając źródła o nastawionym strumieniu zdarzeń (zmieniana odległość od detektora) zmierz szybkość zliczeń w MCA i porównaj z szybkością zliczaną przez scaler. Oblicz martwy czas (dead time) systemu. Jak wpływa on na kształt widma przy wysokich zliczeniach? Czy pile-up rejector zmniejsza martwy czas, czy go zwiększa?

Fotopowielacz (PMT) jako transduktor sygnału jądrowego

Fotopowielacz (Photomultiplier Tube, PMT) jest kluczowym ogniwem łączącym detektor scyntylacyjny ze wzmacniaczem NIM. Zrozumienie jego fizyki jest konieczne dla poprawnej interpretacji sygnałów NIM i optymalizacji toru.

PMT składa się z: (1) fotokada (fotokatoda — powłoka fotoemisyjna, np. bialkali K₂CsSb lub Cs₃Sb dla scyntylatorów NaI), (2) układu ogniskowania elektrycznego, (3) dynod — powielających elektrod. Foton emitowany przez scyntylator wybija fotoelektron z fotokatody (efekt fotoelektryczny; ΔΦ fotokatody ∼2 eV dla NaI:Tl 415 nm). Fotoelektron jest przyspieszany napięciem ∼150–250 V do pierwszej dynody i wybija wtórne elektrony (SEE — Secondary Electron Emission, mnożnik δ ≈ 3–6 na dynodę). Typowy PMT ma 9–14 dynod; całkowite wzmocnienie M = δ^n: dla δ=4, n=10 → M = 4^10 = 10⁶. Typowe zakresy: M = 10⁴–10⁷ przy zasilaniu 600–2000 V.

Wydajność kwantowa (Quantum Efficiency, QE) fotokatody określa prawdopodobieństwo emisji fotoelektronu na jeden foton. Dla bialkali QE ∼20–30% przy 420 nm (blisko maksimum emisji NaI:Tl). Dla scyntylatorów LaBr₃:Ce (emisja 380 nm) używa się ultra-bialkali z QE ∼43%. Ta różnica QE bezpośrednio przekłada się na rozdzielczość energetyczną i liczbę fotonów statystycznie wykrytych.

Podstawowy szum PMT: ciemny prąd (dark current) — impulsy generowane termiocznie z fotokatody nawet przy braku światła. Minimalizowany przez chłodzenie i selektywny wybór PMT. Drugi szum: szum śrubowy (dynode gain variation) — fluktuacje wzmocnienia między wyładowaniami powodują rozmycie impulsów. Parametr: ENF (Excess Noise Factor, typowo 1,2–1,5). Rozdzielczość energetyczna NaI:Tl/PMT: typowo 7–8% FWHM przy 662 keV, zdominowana przez fluktuacje statystyczne zbioru fotoelektronów (Poisson) i ENF.3

Zasilacz wysokiego napięcia (HV Supply) jest kluczowym modułem NIM: musi dostarczać stabilne napięcie dla PMT (np. 800 V ± 1 V; stabilność 0,01%). Tętnienie zasilania (ripple) <1 mV peak-to-peak, bo każde tętnienie przekłada się wprost na niestabilność wzmocnienia PMT i tym samym na dryfowanie widma energetycznego. Moduł ORTEC 556 lub CAEN N471 to typowe HV supply w binie NIM.

Wydajność emisji fotoelektronów, ich zbieranie i powielanie określają różne etapy odpowiedzi PMT. Własny model zakłada poissonowską liczbę fotonów na fotokatodzie, niezależne wykrywanie i stałe wzmocnienie każdego zebranego fotoelektronu. Samo podwojenie tego wzmocnienia skaluje średni ładunek oraz jego RMS tak samo, a większa liczba pierwotnych fotoelektronów zmniejsza względny rozrzut. Rzeczywiste fluktuacje powielania, sygnały ciemne i szum elektroniki są dodatkowymi składnikami pominiętymi w tabeli; wartości nie opisują konkretnego detektora.
Wydajność emisji fotoelektronów, ich zbieranie i powielanie określają różne etapy odpowiedzi PMT. Własny model zakłada poissonowską liczbę fotonów na fotokatodzie, niezależne wykrywanie i stałe wzmocnienie każdego zebranego fotoelektronu. Samo podwojenie tego wzmocnienia skaluje średni ładunek oraz jego RMS tak samo, a większa liczba pierwotnych fotoelektronów zmniejsza względny rozrzut. Rzeczywiste fluktuacje powielania, sygnały ciemne i szum elektroniki są dodatkowymi składnikami pominiętymi w tabeli; wartości nie opisują konkretnego detektora.

Scyntylatory — materiały i właściwości wyboru

Tor scyntylacyjny NIM jest tak dobry jak wybrany scyntylator. Właściwości kluczowe:

NaI:Tl (jodek sodu aktywowany talem): najstarszy i najczęstszy scyntylator gamma. Emisja 415 nm (dobrze pasuje do bialkali PMT). Świetlność ∼38 fotonów/keV. Rozdzielczość energetyczna ∼7,5% przy 662 keV. Czas zaniku luminescencji τ = 250 ns (wolny — ogranicza zliczenia do <10 kcps bez pile-up). Higroscopowy — wymaga hermetycznej obudowy. Cena: umiarkowana. Stosowany w spektrometrii środowiskowej i medical imaging (SPECT).

HPGe (germane o wysokiej czystości — High Purity Germanium): detektor półprzewodnikowy, nie scyntylacyjny. Wymaga chłodzenia do 77 K (ciekły azot lub elektroniczny kryostat). Rozdzielczość energetyczna ∼0,15% przy 662 keV (50× lepsza niż NaI). Niezbędny w analizie szczegółowej: identyfikacja bliskich linii gammy, safeguards MAEA, analiza śladowa. Czas zbierania ładunku <1 µs. Drogi i wymagający obsługi, ale referencyjny dla spektrometrii gamma.

LaBr₃:Ce (bromek lantanu aktivowany ceramem): nowoczesny scyntylator o rozdzielczości ∼3% przy 662 keV i czasie zaniku τ = 16 ns (szybki!). Doskonały do pomiarów koincydencji i TOF. Wyższy QE fotokatody. Rywalizuje z HPGe dla aplikacji wymagających dużego obszaru i szybkości. Mniej higroscopowy niż NaI.

Plastikowe scyntylatory (PVT, stilben): ultra-szybkie (τ ∼2 ns), używane do pomiarów cząstek naładowanych, neutronów (przez odrzut protonów) i w detektorach koincydencyjnych TOF. Niska efektywność dla gamma. Pulse shape discrimination (PSD) pozwala odróżniać n od γ na podstawie kształtu impulsu (szybka i wolna składowa scyntylacji).1,3

Scyntylator przekazuje energię przez światło do fotodetektora, a HPGe wytwarza i zbiera pary elektron–dziura. Oba rodzaje detekcji wymagają odpowiednio dostosowanego odczytu. Własny model piku rozróżnia jego pozycję, szerokość w połowie maksimum i krok osi MCA: zwiększenie liczby kanałów zmienia liczbę kanałów obejmujących ten sam pik, lecz samo nie usuwa jego fizycznego rozrzutu. Przykładowe 5 keV przy 500 keV nie jest specyfikacją detektora; rzeczywista kwantyzacja i cały tor również mogą ograniczać rozdzielczość.
Scyntylator przekazuje energię przez światło do fotodetektora, a HPGe wytwarza i zbiera pary elektron–dziura. Oba rodzaje detekcji wymagają odpowiednio dostosowanego odczytu. Własny model piku rozróżnia jego pozycję, szerokość w połowie maksimum i krok osi MCA: zwiększenie liczby kanałów zmienia liczbę kanałów obejmujących ten sam pik, lecz samo nie usuwa jego fizycznego rozrzutu. Przykładowe 5 keV przy 500 keV nie jest specyfikacją detektora; rzeczywista kwantyzacja i cały tor również mogą ograniczać rozdzielczość.

Spektrometr gamma z HPGe — złoty standard analizy jądrowej

Spektrometr HPGe z blokiem elektronikiem NIM jest „złotym standardem" dla ilościowej identyfikacji radionuklidów. Typowy system laboratoryjny:

  • Detektor HPGe p-typ (konfiguracja koaksjalnej lub BEGe — Broad Energy Germanium) z azotem kriogenicznym lub elektrycznym kryostatem
  • Wstępny wzmacniacz (PreAmp) wbudowany blisko kryostatu (niska pojemność → niski szum)
  • Wzmacniacz spektroskopowy NIM z automatyczną regulacją pola (pole-zero cancellation) i wyborem czasu formowania 6–12 µs
  • 16-bitowy ADC (MCA): zakres 0–2,048 lub 0–8,192 MeV przy 16 384 kanałach
  • Oprogramowanie do analizy widm: GammaVision (ORTEC), Genie 2000 (Canberra/Mirion), Gamma-J (Silena), Maestro (ORTEC)

Analiza widma: identyfikacja pików przez porównanie z biblioteką radioizotopów (nuklid → linia energetyczna → intensywność), obliczanie aktywności na podstawie wydajności detekcji (kalibracja wydajności musi uwzględniać geometrię próbki i efekty samopochłaniania).

Zastosowania: monitoring środowiskowy (90Sr, 137Cs, 134Cs w glebie po Czarnobylu i Fukushimie), analiza aktywacyjna (NAA — Neutron Activation Analysis), safeguards MAEA (identyfikacja Pu, U, innych materiałów jądrowych), analiza odpadów radioaktywnych, produkcja radiofarmaceutyków.1

Statystyka zliczeń w doświadczeniach NIM

Sygnały z detektorów jądrowych podlegają statystyce Poissona — liczba zdarzeń N w danym czasie t jest zmienną losową o wartości oczekiwanej μ = Ṅ·t i odchyleniu standardowym σ = √μ. To fundamentalne założenie wpływa na:

Niepewność pomiaru aktywności: jeśli zmierzono N zliczeń, relative uncertainty σ_rel = 1/√N. Dla 100 zliczeń: 10% niepewność. Dla 10 000: 1%. Dla 10⁶: 0,1%. Dlatego długi czas pomiaru i/lub wysoka aktywność są konieczne dla precyzyjnej analizy.

Testowanie hipotez χ²: zgodność widma gamma z wzorcem (sumą liniową składowych) jest testowana statystycznie. Dobrze dopasowane widmo daje χ²/DOF ∼1.

Martwy czas (dead time): system NIM/MCA nie może rejestrować nowych zdarzeń przez czas „martwego" τ_dead po każdym zdarzeniu. Poprawiona aktywność: A_true = A_measured / (1 - dead_time_fraction). Dla zliczalności R·τ_dead << 1 poprawka jest mała. Dla R·τ_dead ∼0,3 (30% dead time) poprawka wynosi factor 1,43 i niepewność rośnie.

Współczynnik wydajności geometrycznej (geometrical efficiency): dla prostego detektora punktowego nad okrągłym detektorem o promieniu r w odległości d: ε_geo = (1 - cos θ₀)/2, gdzie tan θ₀ = r/d. Dla HPGe Ø76 mm w odległości 15 cm: ε_geo ≈ 5,1%. Pełna wydajność detekcji = ε_geo × ε_intrinsic, gdzie ε_intrinsic = prawdopodobieństwo zatrzymania fotonu gamma w aktywnym objętości detektora.

Te elementy statystyczne łączą fizykę detekcji z metrologią pomiaru — i są kluczowe dla każdego doktoranta planującego eksperyment z elektroniką NIM.3

Własny model rozdziela liczbę rozpadów, emisję wybranej linii gamma, trafienie w czoło detektora i rejestrację w piku pełnej energii. Dla punktowego źródła na osi kołowego czoła o średnicy 76 mm, oddalonego od jego płaszczyzny o 150 mm, sam udział geometryczny wynosi około 1,531%. Dalsze liczby są wartościami oczekiwanymi przy umownej wydajności warunkowej, bez tła i strat rejestracji. Samo trafienie lub oddziaływanie fotonu nie gwarantuje zliczenia w piku, a pokazany rozrzut Poissona nie obejmuje pozostałych niepewności wyznaczania aktywności.
Własny model rozdziela liczbę rozpadów, emisję wybranej linii gamma, trafienie w czoło detektora i rejestrację w piku pełnej energii. Dla punktowego źródła na osi kołowego czoła o średnicy 76 mm, oddalonego od jego płaszczyzny o 150 mm, sam udział geometryczny wynosi około 1,531%. Dalsze liczby są wartościami oczekiwanymi przy umownej wydajności warunkowej, bez tła i strat rejestracji. Samo trafienie lub oddziaływanie fotonu nie gwarantuje zliczenia w piku, a pokazany rozrzut Poissona nie obejmuje pozostałych niepewności wyznaczania aktywności.

Martwy czas i probabilistyka zdarzeń rzadkich

Szczegółowe modelowanie martwego czasu jest ważne dla eksperymentów o wysokich zliczeniach. Dwa modele:

Model nieparaliżowalny (non-paralyzable, Type I): każde zdarzenie w czasie martwym jest po prostu tracone, ale nie wydłuża czasu martwego. Zmierzona szybkość: $m = n/(1 + n \tau)$, gdzie n = prawdziwa szybkość, τ = czas martwy. Stosowany przez wiele MCA/ADC: konwersja zajmuje stały czas τ, niezależnie od kolejnych zdarzeń.

Model paraliżowalny (paralyzable, Type II): każde zdarzenie (nawet w czasie martwym) restartuje martwy czas. Zmierzona szybkość: $m = n \cdot e^{-n\tau}$. Przy $n\tau \gg 1$ (duże zliczenia): $m \to 0$ — system się „paralizuje". Ten model dotyczy np. GM-liczników.

Dla systematycznej korekcji martwego czasu stosuje się:

  • Pomiar direct: timer hardware mierzący łączny czas martwego jako ułamek całego czasu pomiaru (wiele MCA raportuje % dead time w czasie rzeczywistym).
  • Metoda oscylatora: równoległy kanał zlicza impulsy o znany częstotliwości (source oscillator, np. 1 MHz); korekta = stosunek zmierzonych do oczekiwanych impulsów.
  • Metoda dwóch źródeł (Two-Source Method, wg Cowan): dwa niezależne, kalibrowane źródła zliczane osobno i razem.

Dla eksperymentów dozymetrycznych (pomiar dawki promieniowania) i środowiskowych (monitoring 137Cs w powietrzu) korekcja martwego czasu staje się krytyczna gdy aktywność wzrasta wielokrotnie — np. podczas awarii jądrowej, gdy poziomy mogą być tysiące razy wyższe niż tło.

W modelu nieparaliżowalnym zdarzenie podczas blokady jest tracone bez jej wydłużenia, a w paraliżowalnym odnawia czas blokady. Ta różnica daje inne liczniki dla wspólnej przykładowej listy zdarzeń i odmienne charakterystyki średnich szybkości. Wzory zakładają stacjonarny proces Poissona na wejściu oraz stały czas martwy; nie są rachunkiem z sześciu zdarzeń górnego schematu. Mała szybkość zarejestrowana nie wyznacza jednoznacznie wejściowej w modelu paraliżowalnym, a rzeczywisty tor może mieć mieszane rodzaje blokad.
W modelu nieparaliżowalnym zdarzenie podczas blokady jest tracone bez jej wydłużenia, a w paraliżowalnym odnawia czas blokady. Ta różnica daje inne liczniki dla wspólnej przykładowej listy zdarzeń i odmienne charakterystyki średnich szybkości. Wzory zakładają stacjonarny proces Poissona na wejściu oraz stały czas martwy; nie są rachunkiem z sześciu zdarzeń górnego schematu. Mała szybkość zarejestrowana nie wyznacza jednoznacznie wejściowej w modelu paraliżowalnym, a rzeczywisty tor może mieć mieszane rodzaje blokad.

Aplikacje NIM poza laboratorium akademickim

Filozofia NIM — modularność, dokumentacja, kalibrowalność — wpłynęła na dziedziny poza akademicką fizyką jądrową:

Medycyna nuklearna: Gamma-kamery SPECT i skanery PET używają wzmacniaczy, dyskryminatorów i logiki koincydencyjnej bezpośrednio wywodzących się z NIM. Scyntylatory NaI:Tl w kamerach i LSO/LYSO w PET, wzmacniane PMT lub SiPM (Silicon Photomultipliers), przetwarzają dane przez cyfrowe wersje NIM-funkcji. Standardy metrologiczne NEMA (National Electrical Manufacturers Association) dla kamer SPECT i PET bazują na tych samych fizycznych miarach: rozdzielczość energetyczna, czasowa, przestrzenna, czułość.

Dozymetria przemysłowa i środowiskowa: Przenośne spektrometry gamma (Identifinder, Detective 200, FLIR R400) to miniaturyzowane tory NIM w obudowie ręcznej. Służą do identyfikacji radionuklidów na miejscu wypadku, monitorowania odpadów, weryfikacji deklaracji safeguards.

Badania geofizyczne: Spektrometryczne sondy do geofizycznych pomiarów otworowych (borehole logging) używają NaI:Tl lub CsI:Tl i elektroniki NIM do identyfikacji naturalnych pierwiastków (K, U, Th — seria GRS — Gamma Ray Spectroscopy).

Akceleratory cząstek (LHC, RHIC): Systemy wyzwalania (trigger systems) akceleratorów mają wspólne korzenie z NIM-logic i CAMAC, choć dziś są skomplikowanymi systemami cyfrowymi z wielomilionową liczbą kanałów, FPGA i sieciami komunikacyjnymi o przepustowości dziesiątek Tbit/s. Pierwsze systemy trigger'ów LHC (ALICE, ATLAS, CMS) zaczynały od modułów TTL/ECL podobnych do NIM.

Ta szeroka penetracja filozofii NIM do innych dziedzin jest dowodem, że decyzje standaryzacyjne z 1964 roku były fundamentalnie poprawne: modularność, dokumentacja, kalibrowalność i przejrzystość toru pomiarowego to wartości trwałe niezależnie od technologii realizacji.

Przyszłość NIM: SiPM jako następca PMT

Silicon Photomultiplier (SiPM, znany też jako MPPC — Multi-Pixel Photon Counter) jest polurzywodnikowym fotodektorem zastępującym PMT w nowych projektach. SiPM to matryca pikseli avalanche photodiode (APD) działających w trybie Geiger. Każdy piksel działa jak cyfrowy przelącznik — przy absorpcji fotonu wywoła lawinę i poda normalny impuls. Liczba uruchomionych pikseli (ograniczona przez N_pixels) jest proporcjonalna do liczby fotonów, gdy N_foton << N_pixel.

Zalety SiPM nad PMT: napięcie robocze 25–70 V (zamiast 600–2000 V dla PMT), kompaktowość, odporność na silne pola magnetyczne (PMT przestają działać w polach >5 mT), wysoka wydajność kwantowa (40–60% vs 20–30%), szybki czas narastania (<1 ns). Wady: ciemna szybkość (dark count rate) ∼10–1000 kcps/mm² — potrzeba schłodzenia lub konfiguracji z dyskriminatorem; cross-talk między pikselami; szum lawinowy.

SiPM jest dziś stosowany: w PET, gdzie zastępuje PMT przy pracy w polach magnetycznych MRI (PET-MRI hybryd); w detektorach Cherenkov (na LHCb, NA62); w scyntylacyjnych kamerach promieniowania kosmicznego (MAGIC, CTA); w przenośnych spektrometrach gamma dla służb bezpieczeństwa.

Z perspektywy NIM: wzmacniacz wstępny dla SiPM jest prostszy niż dla PMT (brak HV), ale wymaga kompensacji szybkiego, dużego dark count rate. Tor NIM dla SiPM wygląda podobnie jak dla PMT: PreAmp → Shaping Amp → Discriminator → MCA, lecz parametry muszą być dostosowane do charakterystyk SiPM. Nowoczesne cyfrowe systemy DPP są szczególnie dobrze przystosowane do SiPM — cyfrowe odrzucanie dark count przez kształt pulsu jest znacznie efektywniejsze niż analogowe progi.3

PDE łączy prawdopodobieństwo wytworzenia nośnika, udział powierzchni aktywnej i wyzwolenie lawiny. W prostym modelu krótkiego błysku wielokrotne skuteczne trafienia tej samej komórki nie zwiększają liczby nowych uruchomionych komórek, więc odpowiedź matrycy odchyla się od liniowej. Własny przykład zakłada poissonowskie, równomierne oświetlenie, początkowo odnowione komórki i stały ładunek jednej lawiny. Odnowa, dodatkowe lawiny i rzeczywista dynamika ładunku są pominięte; granica liczby komórek dotyczy tego modelu i nie opisuje bezwarunkowo każdego pomiaru SiPM.
PDE łączy prawdopodobieństwo wytworzenia nośnika, udział powierzchni aktywnej i wyzwolenie lawiny. W prostym modelu krótkiego błysku wielokrotne skuteczne trafienia tej samej komórki nie zwiększają liczby nowych uruchomionych komórek, więc odpowiedź matrycy odchyla się od liniowej. Własny przykład zakłada poissonowskie, równomierne oświetlenie, początkowo odnowione komórki i stały ładunek jednej lawiny. Odnowa, dodatkowe lawiny i rzeczywista dynamika ładunku są pominięte; granica liczby komórek dotyczy tego modelu i nie opisuje bezwarunkowo każdego pomiaru SiPM.

NIM wyrósł z bardzo praktycznej potrzeby. W latach 50. i na początku lat 60. elektronika jądrowa szybko przechodziła od lamp do tranzystorów. Przyrządy stawały się mniejsze, ale brakowało wspólnego formatu. Laboratoria i producenci mieli własne obudowy, złącza i zasilacze. Wymiana uszkodzonego modułu albo przebudowa stanowiska oznaczała często problem mechaniczny, nie tylko elektroniczny.

W 1963 roku National Bureau of Standards zaleciło opracowanie standardowego modułu dla laboratoriów AEC. W 1964 roku powstał komitet NIM, a jeszcze w tym samym roku opublikowano pierwsze specyfikacje. Louis Costrell pisał później, że wdrożenie było niezwykle szybkie: przed końcem 1964 roku wiele laboratoriów miało działające systemy, a w 1965 roku na rynku była już szeroka rodzina komercyjnych modułów.2

Najważniejsza cecha NIM jest prosta: moduł ma pasować do binu, bin ma dostarczać zasilanie, a użytkownik ma móc zestawić tor pomiarowy kablami na panelu przednim. Standard DOE z 1990 roku opisuje NIM jako system składający się z modułów, binów i zasilaczy. Określa m.in. wysokość panelu, szerokość jednostki modułu, złącze tylne, zasilania ±6 V, ±12 V, ±24 V, przewody masy, złącza sygnałowe i złącza wysokiego napięcia.1

To odróżnia NIM od zwykłej obudowy. Mechanika, zasilanie, uziemienie i sygnał tworzą jeden system metrologiczny. Moduł z dobrym wzmacniaczem nie jest użyteczny, jeśli zasilacz wprowadza tętnienia, masa pływa względem innych modułów albo sygnał szybki odbija się od źle zakończonego kabla. Dlatego standard mówi także o impedancji 50 Ω, złączach BNC/LEMO, jakości ekranowania i High Quality Ground.

NIM nie był pełną magistralą danych. Typowy tor składał się z oddzielnych kabli: detektor, przedwzmacniacz, wzmacniacz kształtujący, dyskryminator, bramka, licznik, analizator amplitudy. To właśnie dlatego później pojawił się CAMAC, a następnie FASTBUS, VME, PXI i cyfrowe digitizery. NIM pozostał jednak trwały, bo dla wielu zadań nie trzeba magistrali komputerowej: wystarczy stabilny zasilacz, poprawne złącza, szybki impuls i czytelna logika.

W dydaktyce warto traktować NIM jako lekcję standaryzacji. Student widzi, że aparatura jądrowa nie jest jednym magicznym pudełkiem. Jest łańcuchem decyzji: jak zasilić detektor, jak odebrać ładunek, jak ukształtować impuls, gdzie ustawić próg, jak policzyć zdarzenia, jak zapisać widmo. Każdy moduł ma własną funkcję, ale jakość wyniku zależy od całego toru.

Powiązane artykuły

Ćwiczenia kontrolne

  1. Narysuj blokowy tor NIM dla prostego licznika scyntylacyjnego: detektor, fotopowielacz, zasilacz HV, przedwzmacniacz lub wzmacniacz, dyskryminator i licznik. Zaznacz, które połączenia przenoszą sygnał analogowy, a które logiczny.
  2. Wyjaśnij, dlaczego w standardzie aparatury jądrowej opis zasilania i masy jest tak samo ważny jak opis wymiarów mechanicznych.
  3. Porównaj NIM z urządzeniem USB typu "czarny boks". Które rozwiązanie jest łatwiejsze dla początkującego, a które lepsze do uczenia toru pomiarowego?

Przejdź do ćwiczenia interaktywnego
